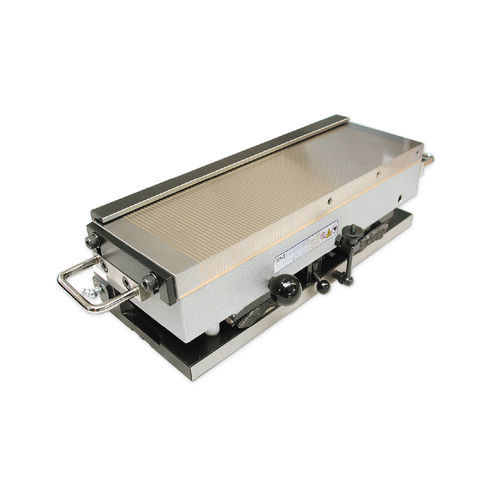

电永磁吸盘 245.09

正弦磁台

角度是利用正弦波原理的量块来确定的。 带正弦台的基础单元由钢制成。经过淬火、烧制和精密研磨。磁铁外壳经退火处理，无应力。扁平设计的最大精度。4点接触以达到最佳精度。与起重辅助装置、杆和正弦工作台一起交付，度数/分钟，单位为毫米。带横向止动杆的精密纵向止动器，3米长的连接电缆，喷漆的磁体外壳。对于P=13(EM)，可选择电卡盘和集成水冷，对于P=4(EP)，可选择电永久磁卡盘。 精密正弦工作台SAV 245.09 - 500 x 200 - 4 - EP - 210 V 名称 SAV no. - A x B - 极距 - 版本 - 磁体电压 角度精度：±5角秒 平面平行度: ±0.005/100 mm 在0°的测量块：0/5 mm 旋转范围：0°到45° 额定夹持力：100 N/cm2 极距： 根据SAV 243.73，EP磁铁为4毫米 根据SAV 243.42规定，EM磁铁为13毫米 磁体电压： EP为210V 24V或110V，用于EM
