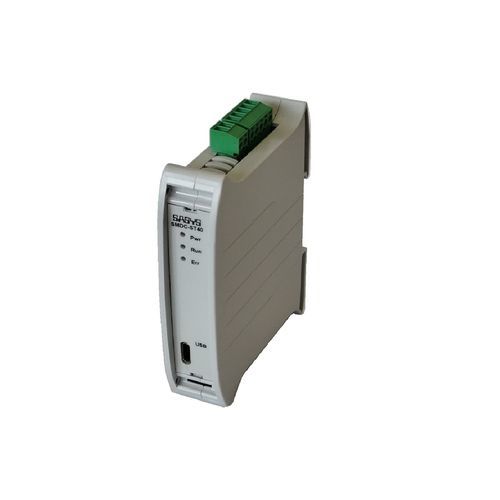

微步进电机控制器 SMDC-ST40

步进式工业模拟输入

描述
步进电机控制器 SMDC-ST40 设计用于驱动相电流 300 mA 至 4.0 A 的混合/双极步进电机。相电流可按电机规格以 mA 为单位精确设置。所有参数和工作模式可通过 USB 接口配置，并支持固件更新。该控制器适用于 NEMA 6、8、11、14、17、23 和 24 尺寸的工业应用。

工作模式

• PULSE 模式 - 脉冲/方向
• JOG 模式 - 通过定值或模拟/PWM 输入进行速度控制
• slow JOG 模式 - 以秒/转 控制速度
• LOOP 模式 - 在两个限位开关之间进行位置运行，具有预设速度、加速斜坡和停留时间

技术参数
产品类别：运动控制
产品类型：智能步进驱动器
供电电压：20-48 Vdc
电机类型：步进电机
相电流：0.3 - 4.0 A
微步：1/1 - 1/256
微步 / 转：200 - 51,200
数字输入（隔离）：5-24 Vdc / 12 mA
输入频率最大值：1 MHz
最大步进频率：250 kHz
模拟输入：0 - (5)10 V
PWM 输入：0.3 - 25 kHz
数字输出（隔离）：最大 30 V / 150 mA
工作模式：PULSE、JOG、slow JOG、LOOP
JOG/LOOP 模式速度范围：1 - 6000 rpm
slow JOG 模式速度范围：1 - 6000 s/rev
加速度 / RAMP：0 - 10000 (rpm)/s
Loop 模式延迟：0 - 60000 s
安装类型：符合 EN60715 的 TH35 导轨安装
尺寸：106 x 80 x 23 mm
接口（配置/固件更新）：USB

标识
物料号：401320.00
型号：SMDC-ST40
产品类别：运动控制
EAN：
ZTN：85176200
原产国：DE

特性 / 规格

• 支持的电机尺寸：NEMA 6、8、11、14、17、23、24
• 相电流可调：300 mA – 4.0 A
• 微步分辨率：1/1 至 1/256（200 – 51,200 步/转）
• 输入：隔离数字输入 5–24 Vdc、模拟 0–(5)10 V、PWM 0.3–25 kHz
• 输出：隔离数字输出 最大 30 V / 150 mA
• 最大步进频率：250 kHz
• 供电电压：20–48 Vdc
• 工作模式：PULSE、JOG、slow JOG、LOOP
• 安装：TH35 DIN 导轨 (EN60715)
• 尺寸：106 x 80 x 23 mm
• 配置/固件接口：USB
