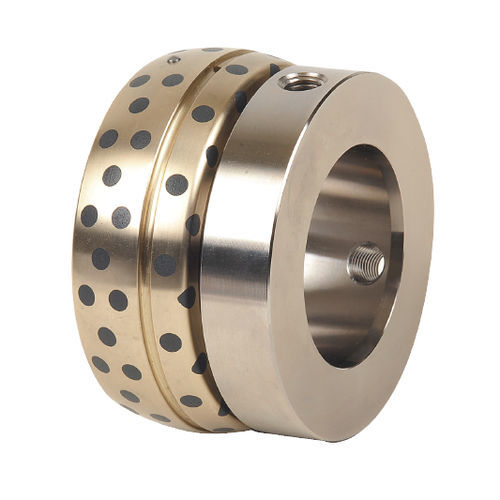

法兰衬套 SBS series
螺杆环形

法兰衬套
法兰衬套
法兰衬套
添加到我的收藏夹
添加到产品对比表


产品规格型号

连接类型
法兰, 螺杆, 环形

产品介绍

用于球面衬套单元的操作 (1)单元的装配和固定方法 - 在轴的指定位置上插入单元。 - 用固定螺钉固定内环和轴。 - 用螺栓固定壳体。 - 确保与设备配套的部分适合于工作条件。 - 注意安装表面没有异物或台阶。 - 当使用三个或更多的单元时,要正确对齐轴。 (公差应该是+/-0.25 mm)。 (2) 轴和内环的固定方法 将内环固定在法兰盘不与外环接触的位置,并且。以0.1mm的间隙为准则进行固定。如果由于轴的热膨胀/收缩导致内环法兰和外环端部之间出现干涉,请适当调整间隙。(每个位置使用一个直型螺丝) 如果设备使用在有振动或冲击的场合或环境中,请用锉刀或镗刀在轴的固定螺钉位置提供座。 (3) - 对于推力负荷 如果有推力载荷,请使用法兰盘式内圈。在外环的一侧嵌入固体润滑剂。 当使用法兰式时,在装配时要使法兰区域与侧面的固体润滑剂表面相匹配。 (4) - 用于润滑 在外环上有油脂槽。润滑脂可以提高耐磨性和耐久性。

---

PDF产品目录

* 显示价格为参考价,此价格不含税、不含运费、不含关税,也不包含因安装或投入使用所产生的其他额外费用。参考价格可能因国家、原材料价格和汇率的不同而产生变化。
