RF连接器 100-CM无线电频率同轴母端
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- RF, 无线电频率
- 尺寸
- 同轴
- 连接类型
- 母端, 插座
- 用电规格
- 高频率
- 应用领域
- 用于电子元件
- 阻抗
50 Ohm
产品介绍
概述
主要特性
其他特性
文档与资源
技术规格

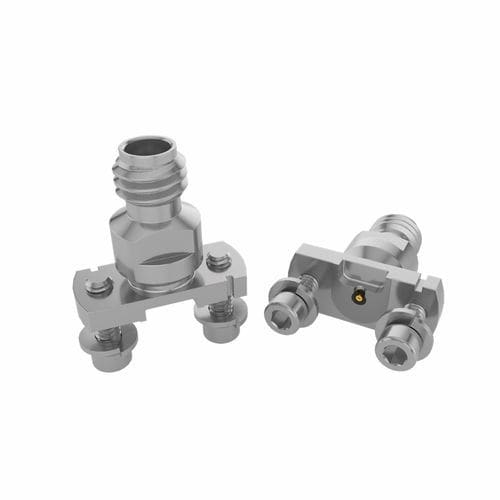

- 50 欧姆、1.00 mm 精密插座，针对垂直无焊压缩安装设计，适用于高频测试与测量应用。
- 小巧外形以提高 RF 夹具与 PCB 上的连接密度。
- 现场可更换且装配经济，提供螺纹耦合选项以提升机械稳定性。
主要特性
- 性能可达 120 GHz（设计变型可扩展至 D 波段方向）。
- 适用于板上或夹具的垂直无焊压缩安装。
- 板厚（垂直）：.016" 至 .125"（标准）或 .069" 至 .178"（带螺钉）。
- 兼容微带与共面波导（CPW）传输线。
- PCB 上的基准（fiducials）对位功能可消除视觉错位，保证最佳射频性能。
其他特性
- 空气介质设计，具有低 VSWR 和低插入损耗。
- 螺纹耦合提供高机械稳定性和测试重复性。
- 推荐电路板安装扭矩：0.5 ~ 0.8 in-lbs。
- 支持针对新兴 D 波段应用的带宽扩展机会。
文档与资源
- 产品规格、目录页、图纸及 RF 测试报告可在产品页面的技术文档资源中获取。
技术规格
- 系列：100-CM
- 商业标称：50 欧姆 1.00 mm 插座，垂直无焊压缩安装
- 配置示例零件号：100-J-P-VP-ST-CMM-1
- 阻抗：50 欧姆
- 频率性能：最高可达 120 GHz
- 安装方式：垂直无焊压缩安装
- 电路板厚度（垂直）：.016" 至 .125"（标准）或 .069" 至 .178"（螺钉配置）
- 耦合方式：螺纹耦合
- 设计：空气介质以降低 VSWR 与插入损耗
- 推荐扭矩（板安装）：0.5 - 0.8 in-lbs
- 应用：高性能射频测试、微带/CPW 传输、毫米波测量
