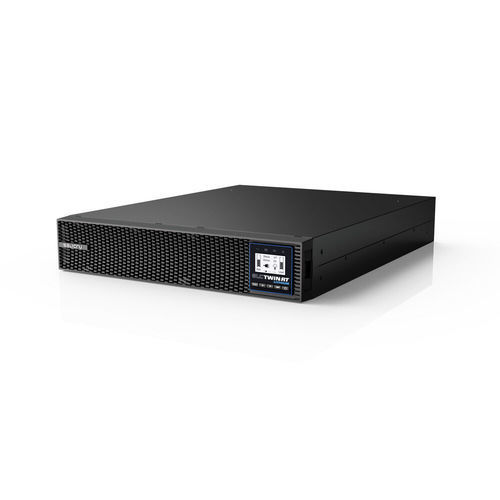

在线不间断电源 SLC-10000-TWIN RT3

双转换式交流LiFePO4

产品概述
在线双变换 UPS，额定 10000 VA，塔式/机架式可转换，采用 LiFePO4 电池技术。为工业与 IT 环境中的关键系统和数据提供保护，功率因数为 1，并具备灵活的监控选项。

主要特性

• 在线双变换拓扑，提供持续的电能调节。
• 塔式/机架式可转换设计，安装灵活。
• 内置 LiFePO4 电池；支持至多 8 台外接电池模块（EBM）。
• 功率因数 = 1，可提供额定 VA 的完整 kW 输出。
• 连接性：USB-HID、RS-232，智能插槽支持 SNMP / AS400 / MODBUS（可选卡）；支持 Nimbus 云 / MQTT。
• 可选可编程插座（需兼容 PDU）。
• 支持 Eco 模式、冷启动及紧急断电（EPO）。

输入 / 输出

• 输入额定电压：230 V；输入电压范围：110–276 Vac（110 ÷ 160 V 时按线性方式降载）。
• 输入频率：50/60 Hz；频率容差 ±5 Hz（50 Hz）/ ±6 Hz（60 Hz）。
• 输出：可选额定输出电压 220 / 230 / 240 V；功率因数 1。
• 电池模式下输出电压精度：±1%。
• 输出波形失真（THDv）：<1%（线性负载）/ <5%（非线性负载）。

性能与过载

• 输入总谐波失真（THDi）：<5%。
• 在线效率：95%（典型）；Eco 模式效率：0.98。
• 允许过载（电池模式）：105%–125% 持续 1 分钟；125%–150% 持续 30 秒；>150% 持续 500 毫秒。
• 允许过载（旁路模式）：125%–150% 持续 30 秒；>150% 持续 500 毫秒。
• 允许过载（在线/直通模式）：105%–125% 持续 10 分钟；125%–150% 持续 30 秒；>150% 持续 500 毫秒。

电池与充电器

• 电池类型：LiFePO4。
• 充电方式：I/U（恒流/恒压）。
• 充电时间：充至 90% 约 4.5 小时。
• 最大外接电池模块数：8。
• 充电电流可配置：1–12 A；支持温度电压补偿。

通信与软件

• 端口：USB-HID 与 RS-232。
• 智能插槽用于 SNMP / AS400 / MODBUS 网络卡（可选）；支持 Nimbus 云 IoT / MQTT。
• 监控软件：Winpower（Windows / Mac / Linux）。

其他功能与工作模式

• 支持冷启动（电池启动）。
• 支持紧急停电（EPO）。
• 提供 Eco 模式。
• 支持频率变换器（CVCF）功能（启用时额定功率降低 40%）。

环境与通用

• 工作温度：0–50 °C（存在降额；40 °C 至 50 °C 间功率降至 50%）。
• 相对湿度：0–95%，无冷凝。
• 最大工作海拔：3000 m（超过 1000 m 后每增加 100 m 功率降低 1%）。
• 1 米处声功率：<50 dB。

标准与认证

• 安全：EN IEC 62040-1。
• 电磁兼容（EMC）：EN 62040-2 (C3)。
• 运行标准：VFI-SS-11 (EN 62040-3)。
• 企业认证：ISO 9001、ISO 14001、ISO 45001。

备注 / 附注
1) 从 110 ÷ 160 V 时按线性方式减载，最多可达 50%。
2) 频率变换器（CVCF）启用时额定功率降低 40%。
3) 40 °C 至 50 °C 期间功率降低 50%。
4) 超过 1000 m 后每增加 100 m 功率降低 1%。

技术参数

• 型号/系列：SLC TWIN RT3 LION。
• 功率：10000 VA。
• 技术：在线双变换。
• 格式：塔式/机架式可转换。
• 输入额定：230 V；范围 110–276 Vac。
• 频率：50/60 Hz。
• THDi <5%；THDv <1% 线性 / <5% 非线性。
• 输出功率因数：1；输出电压：220/230/240 V；电压精度 ±1%（电池）。
• 电池：LiFePO4；充电 4.5 h 至 90%；最多 8 个 EBM。
• 充电电流：1–12 A；温度补偿：有。
• 端口：USB-HID / RS-232；智能插槽：SNMP/AS400/MODBUS；监控：Winpower。
• 冷启动：有；EPO：有；Eco 模式：有；CVCF：有。
• 工作温度：0–50 °C；湿度：0–95%；最大海拔：3000 m；噪声 <50 dB。
• 标准：EN IEC 62040-1、EN 62040-2 (C3)、VFI-SS-11 (EN 62040-3)。
