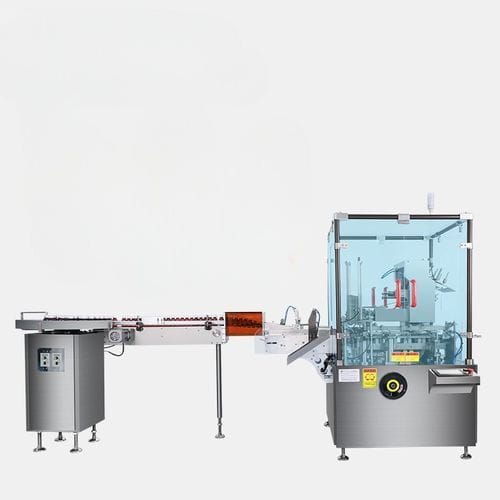

卧式装盒机 RD-ZH-120L

用于制药业紧凑型自动

概述
本小型装盒机为在线设备，用于自动打开预折叠纸盒、插入产品和说明书（折页/手册）、打印批号并完成封口（折耳与插舌）。适用于吸塑、瓶装、袋装、软管等小型产品，可配备多种送料器及可选热熔胶封口单元。

工艺步骤

• 纸箱成型：机械臂或吸盘抓取平板纸箱并展开成型。
• 产品送料：产品由进料输送带输送并精确定位以便插入。
• 说明书折叠与插入：折页由折页送料器按1–4折折叠后插入纸箱内。
• 批号打印与封口：机器打印批号，折耳、插舌，配置时可选热熔胶封口。
• 出料与卸载：封口后的纸箱通过出料输送带输送至下道工序，如贴标、装箱或发运。

规格
生产能力最高可达120箱/分。适用于吸塑托盘、瓶装、袋装等类似产品。典型交期：20天（快速交付）。

关键参数（表）

• 生产能力：最大120箱/分
• 纸箱尺寸范围：L 65–150 mm × W 35–85 mm × H 12–45 mm
• 说明书（折页/手册）尺寸范围：L 78–250 mm × W 85–170 mm
• 说明书折叠次数：1–4 折
• 说明书纸重：60–70 g/m²

主要特点

• 占地紧凑：适合空间受限的小型或中型产线。
• 送料灵活：支持多种送料器以适配吸塑、瓶子、袋子和折页。
• 单位体积产能高：最高120箱/分，适用于小到中等产量生产。
• 封口可定制：可选配热熔胶单元以满足不同封口要求。

主要部件

• 产品进料及输送系统
• 折页/手册送料器
• 纸箱成型与定位单元
• 产品与折页插入/推入机构
• 批号打印机
• 纸箱封口单元（折耳、插舌、可选胶封）
• 出料输送带

技术规格

• 生产能力：最大120箱/分
• 纸箱尺寸范围：L 65–150 mm × W 35–85 mm × H 12–45 mm
• 说明书尺寸范围：L 78–250 mm × W 85–170 mm
• 说明书折叠：1–4 折
• 说明书纸重：60–70 g/m²
• 适用产品：吸塑、瓶装、袋装、软管等类似小件
• 可选项：热熔胶封口配置
• 典型交期：20天（快速交付）
