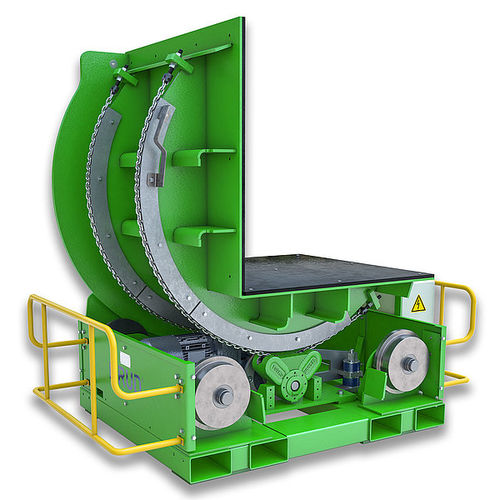

平台提升翻转机 RUD TECDOS TM

带平台便携式旋转式

概述
RUD TECDOS TM 翻转装置可实现对注塑模具、冲压模具和成形模具的翻转、旋转和倾斜，承载能力可达64 000 kg（64 t）。该设备体积紧凑且可移动，无需固定于地面，可用叉车搬运。远程控制操作使生产和维护环境中重型模具的搬运更加快速、安全、可靠。

主要功能与操作
TECDOS TM（模具翻转器/翻转横梁/翻转台）可执行翻转、旋转和倾斜动作。设备采用遥控操作，设计用于单人符合人体工程学的操作，减少人工搬运并提高效率。

结构与组件 / 附件

• 工作台面：可按需定制台面以匹配模具几何形状。
• 防触及装置（可选）：黄色/黑色保护板，防止操作人员进入危险区。
• 保护拱架（可选）：拱形结构，用于前后区域的距离防护。

主要优势一览

• 专为注塑行业设计的模具保护型翻转装置。
• 提高操作人员与模具在搬运过程中的安全性。
• 支持单人符合人体工程学的模具搬运。
• 翻转模具与模具件时节省时间与成本。
• 移动式设计：无需固定安装。
• 结构坚固、灵活、便于维护。
• 可选延保服务。

支撑 / 选项
TECDOS TM 提供多种支撑与台面选项，包括标准支撑、带开口支撑、PE 覆层、T 槽板、定制钻孔、线圈/软管卷筒支架、支撑条、带开口的台面、定位辅助装置以及带定位辅助的支撑架。

技术数据表（节选）
型号 | 台面尺寸（mm） | 台面高度（mm） | 载重能力（kg） | 自重（约 kg）
TM 08/10-5 | 800 x 1000 | 542 | 5 000 | 600
TM 08/13-10 | 800 x 1 300 | 595 | 10 000 | 1 050
TM 13/13-10 | 1 300 x 1 300 | 595 | 10 000 | 1 150
TM 15/18-16 | 1 500 x 1 800 | 885 | 16 000 | 3 700
TM 20/20-20 | 2 000 x 2 000 | 885 | 20 000 | 4 000
TM 20/23-25 | 2 000 x 2 300 | 1 167 | 25 000 | 8 000
TM 25/25-32 | 2 500 x 2 500 | 1 167 | 32 000 | 8 000
TM 25/25-40 | 2 500 x 2 500 | 1 167 | 40 000 | 8 000
TM 25/30-64 | 2 500 x 3 000 | 1 550 | 64 000 | 13 700

特性 / 技术规格

• 系列/型号：RUD TECDOS TM
• 用于模具、冲模和成形工具的远程控制翻转、旋转和倾斜装置
• 移动式设计：无需地面固定；可由叉车搬运
• 不同型号的承载能力范围：从5 000 kg至64 000 kg
• 台面尺寸和高度因型号而异（见技术数据表）
• 可选配件：定制台面、防触及板、保护拱架、各类支撑板和定位辅助装置
• 为单人操作的人体工程学搬运而设计，提高安全性
