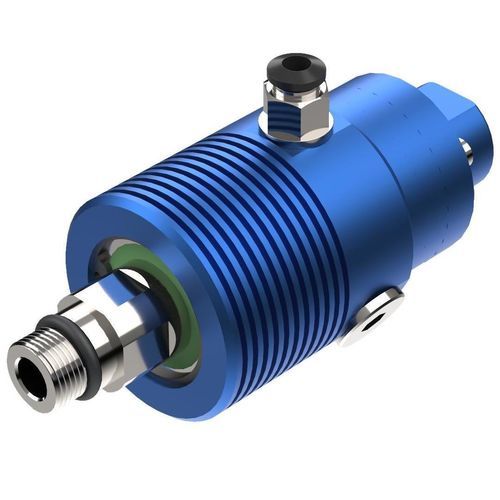

冷却流体旋转接头 120 series精准回转工作台用于机床
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 媒介
- 用于冷却流体
- 应用领域
- 用于机床, 低压, 精准, 回转工作台
- 材料
- 铝框架, 不锈钢
- 其他特性
- 螺纹, 轴承, 自动密封, 高速, 机轴安装式, 单流量, 轻型
- 旋转速度
最多: 20,000 rpm
(125,663.71 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 压力
最多: 70 bar
(1,015 psi)最少: 0 bar
(0 psi)
产品介绍
概述
为数控机床和立式加工中心设计的旋转接头，用于在固定件与旋转件之间传递含硼油冷却液。适用于主轴和刀具系统的连续全流量冷却循环。
特点
产品展示
提供交互式检查的3D模型（GLB）；提供用于技术评估的高分辨率海报图像作为产品视觉资料。
技术规格
为数控机床和立式加工中心设计的旋转接头，用于在固定件与旋转件之间传递含硼油冷却液。适用于主轴和刀具系统的连续全流量冷却循环。
特点
- 用于金属加工的含硼油冷却液旋转接头
- 全容量流体传输，压力损失小
- 碳化硅密封件，延长使用寿命
- 铝制防腐蚀外壳
- 多种螺纹选项：BSP、NPT、UNF、米制
- 排水孔防止液体积聚
- 易于装配与维护
产品展示
提供交互式检查的3D模型（GLB）；提供用于技术评估的高分辨率海报图像作为产品视觉资料。
技术规格
- 介质类型：冷却液（含硼油）
- 最高转速：15000 RPM
- 最高压力：60 Bar
- 最高温度：70 °C
- 转子尺寸：Metric 16x1,5 LH
- 转子尺寸：Metric 16x1,5 RH
- 连接类型：米制
