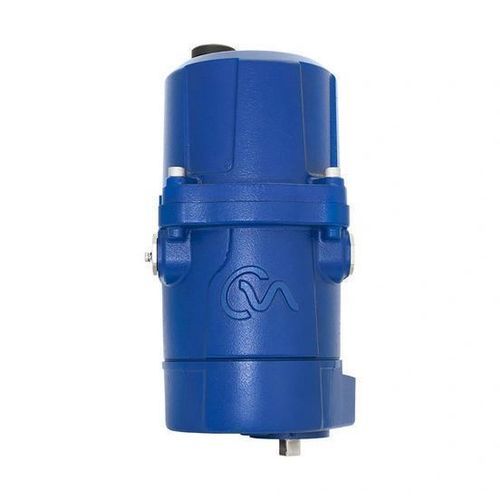

机动阀门执行器 CMQ

手动直角回转部分回转式

产品说明
CMQ 部分回转输出的紧凑型调节执行器为控制阀和泵应用提供全电动解决方案。其能实现精确且可重复的位置控制及连续调节，精度可达0.1%。产品符合国际防爆认证标准，并可选配本地控制单元及 Reserve Power Pack（超级电容）以实现断电保持位置功能。

特点

• 部分回转输出驱动，密封扭矩最高达124 Nm（1,100 lbf.in）
• 使用 CMR-250 搭配 GBX 直齿轮箱可提供高扭矩四分之一回转解决方案
• 通过4–20 mA 指令实现精确且可重复的位置控制，精度可达0.1%
• 符合国际标准的防爆认证
• 速度可调
• 标配手动覆盖装置
• 电子扭矩限制
• 标配两个可调位置开关
• 可在任意安装姿态下安装
• 传动系永久润滑，免维护
• 标准环境温度范围宽：−30 至 70 °C（−22 至 158 °F），另有低温选件
• 无刷直流电机提供可靠且精确的连续调节能力
• 编码器技术提供无接触反馈
• 待机功耗小于1瓦
• 适用于单相或直流电源
• 现场可选择的调节：死区；零点与量程；指令信号类型；正/反作用；手动-自动；信号丢失时输出轴位置
• 内置接口通过6段LCD显示和按键实现快速简便的设置
• 可选集成本地控制，含LCD位置显示
• 可选 Reserve Power Pack（超级电容）用于断电保持位置
• 兼容多种现场总线、有线及模拟站点系统
• 现场总线选项包括：HART®、Foundation Fieldbus®、Profibus®、Pakscan™、RIRO、DeviceNet®、Modbus®

可选项与附加信息

• 可选集成本地控制，含位置LCD显示
• 可选 Reserve Power Pack（超级电容）用于断电保持位置功能
• 与多种现场总线及模拟系统兼容，便于集成

技术规格

• 输出类型：部分回转（四分之一回转）驱动
• 最大密封扭矩：最高124 Nm（1,100 lbf.in）
• 位置控制精度：最高0.1%
• 控制信号：4–20 mA 模拟输入（在支持的指令类型中）
• 电机：用于连续调节的无刷直流电机
• 反馈：编码器（无接触）
• 待机功耗：< 1 W
• 电源：适用于单相或直流电源
• 环境温度范围：标准 −30 至 70 °C（−22 至 158 °F）；可选低温版本
• 防护/认证：符合国际标准的防爆认证
• 传动系：永久润滑，免维护
• 手动覆盖：标配
• 速度控制：可调
• 扭矩保护：电子扭矩限制
• 开关：两个可调位置开关（标配）
• 接口：带按键的6段LCD显示用于配置
• 现场总线选项：HART®、Foundation Fieldbus®、Profibus®、Pakscan™、RIRO、DeviceNet®、Modbus®
