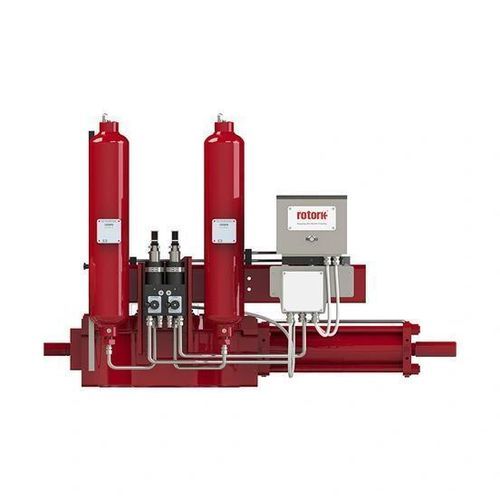

液压阀门执行器 GO

手动线性直角回转

产品概述
GO gas-over-oil 执行器将管道气体转换为加压液压油，为四分之一转和线性执行提供可靠的液压驱动。气体不进入液压缸；气体在专用油罐中加压油液，再驱动 Scotch yoke、齿条与小齿轮或线性双作用执行器。

特点

• 提供 Scotch yoke、齿条与小齿轮以及线性双作用三种形式
• 宽范围高压控制选项，实现精确控制
• 控制系统设计为在管道满压下运行，避免调压器故障点
• 模块化一体化歧管设计，减少接头并降低泄漏风险
• 可选低压或高压控制逻辑
• 多功能歧管上的杠杆操作弹阀实现本地控制
• 气/油及动力气罐符合 PED 或 ASME 认证
• 标配双向速度控制，采用可调液压流量阀
• 在气源丢失时可通过手动手泵操作
• 不锈钢压力表（psi/bar）用于气源压力监测
• 通过两只液压流量控制阀调节行程时间，保证平稳且精确的速度控制
• 防护等级认证：IP 66M/67M
• 符合 PED 2014/68/EU 要求
• 危险区认证：最低满足 ATEX/IECEx II 2 G Ex e,d,ia IIB T4 IP65；UL/CSA 美加标准 Class I Division 1 Group C,D NEMA 3 最低要求；Class II Division 1 Groups E,F,G NEMA 3 最低要求

应用
适用于现场有高压管道气源、且需为工业过程、石油天然气及公用事业等环境中的阀门和闸门提供耐用且经验证的液压驱动的场合。

技术规格

• 驱动类型：Scotch yoke、齿条与小齿轮、线性双作用
• 液压动力源：通过 gas-over-oil 罐将管道气转换为加压液压油
• 控制逻辑：低压或高压可选；本地杠杆操作弹阀
• 速度控制：可调液压流量控制阀；双向速度调节
• 手动操作：气源丢失时的专用手泵
• 仪表：不锈钢压力表（psi/bar）
• 储罐：符合 PED 或 ASME 的气/油和动力气罐
• 外壳与防护等级：经认证 IP 66M/67M
• 指令与认证：PED 2014/68/EU；如文中所示的 ATEX/IECEx 与美加（UL/CSA）危险区分类
