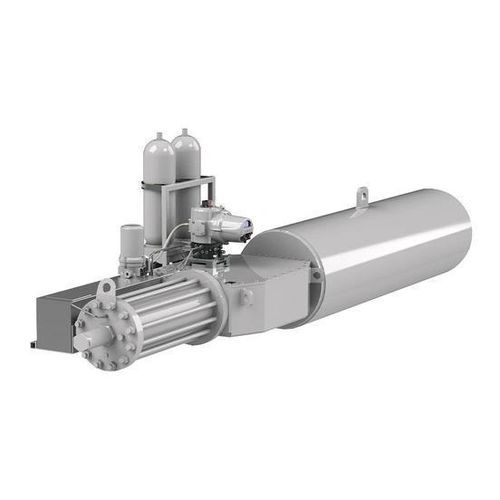

电动液压阀门执行器 SI4

部分回转式单相三相

产品概述
SI4 局部回转执行器可根据需求定制，适用于最大 200,000 Nm（147,500 lbf.ft）的工况。Skilmatic SI 系列为自包含电液执行器，将电气操作的简便性、液压控制的精确性与机械弹簧复位的失效安全功能相结合。

主要特点

• SI4 局部回转输出扭矩高达 200,000 Nm（147,500 lbf.ft）
• 电源：单相、三相或 24 VDC
• 失效安全模式：关闭、打开或锁定在最后位置
• 弹簧复位配置
• 带步进功能的可调工作速度，及可选内部流量控制阀
• 可选蓄能器在断电时提供多次备用行程，并在弹簧复位装置上提高液压行程速度
• 可配置的部分行程测试（PST）
• 单路或双路 ESD/PSD 输入，带电磁阀配置选项
• 位置控制选项：4-20 mA 输入/输出，分辨率 <0.25%
• 网络选项：Pakscan™、Profibus®、Modbus®、HART® 和 Foundation Fieldbus®
• 数据记录器，可记录最多 3,000 条事件
• 可配置的状态和报警输出
• 防水等级：控制模块 IP66/68；整机 IP66/67
• 防爆：Exdb IIB & IIC T4 – ATEX、IEC 和 CSA
• 依据 IEC 61508-2:2010 对 SIS 进行认证，具备 Systematic Capability SC-3
• 通过 TÜV 功能安全 SIL 认证，符合 IEC 61508-2:2010
• 适用于 SIL 2 和 SIL 3 系统

技术参数

• 最大扭矩：高达 200,000 Nm（147,500 lbf.ft）
• 电源选项：单相、三相或 24 VDC
• 失效安全模式：弹簧复位至关闭、打开或锁定在最后位置
• 控制：电气操作下的液压精确控制；可选 4-20 mA 位置控制（分辨率 <0.25%）
• 速度：带步进功能的可调工作速度及可选内部流量控制
• 备用：可选蓄能器在断电时提供多次备用行程
• 部分行程测试（PST）：可配置
• 安全输入：单路或双路 ESD/PSD，带电磁阀选项
• 网络：Pakscan™、Profibus®、Modbus®、HART®、Foundation Fieldbus®
• 数据记录：最多可存储 3,000 条事件
• 环境防护：控制模块 IP66/68；整机 IP66/67
• 危险区域认证：Exdb IIB & IIC T4（ATEX/IEC/CSA）及其他区域证书
• 功能安全：依据 IEC 61508-2:2010 认证（Systematic Capability SC-3）；TÜV SIL 认证；适用于 SIL 2 和 SIL 3 应用
