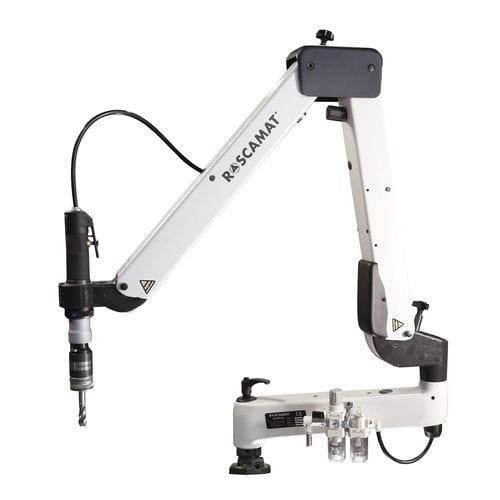

气动攻丝机 ROSCAMAT 500

铰接臂立式卧式

就性能而言，R-500单元可以被认为与R-400单元相同，由于手臂较长，工作范围更大。该机器基本上由以下元素组成：径向臂，可锁定的肘关节，倾斜臂和头部。压缩空气马达与后者相连接。通过脚部和三个M8螺钉，机器可以固定在桌子或工作台上。这种固定也可以通过一个简单的夹具来实现。径向臂和倾斜臂围绕自己旋转。后者的倾斜始终保持与脚部基准面的垂直度。该机器包含了一个空气维修单元（过滤器+调节器+润滑器），以保证马达的正确运行。模块化系统由一系列7个快速更换模块（减速器）组成，用于与所述电机相连接。因此，有7种输出速度（90、170、300、550、750、1050、2100转/分）可供选择，从而可以使水龙头速度适应各种类型的螺纹。手柄可以平衡倾斜臂，并在操作者方便的情况下将其定位。模块化系统允许快速更换丝锥架，根据预期的工作（盲孔或通孔），可以选择带或不带安全离合器。螺纹能力从M2到M24（M27）。 ROSCAMAT 500可以提供一个铰接头（C-26N）。这个便于操作的支架可以设置在四个不同的位置，相隔90º。
