操控电箱 IBGTflex4050S

DIN导轨ABS聚碳酸酯

产品概述

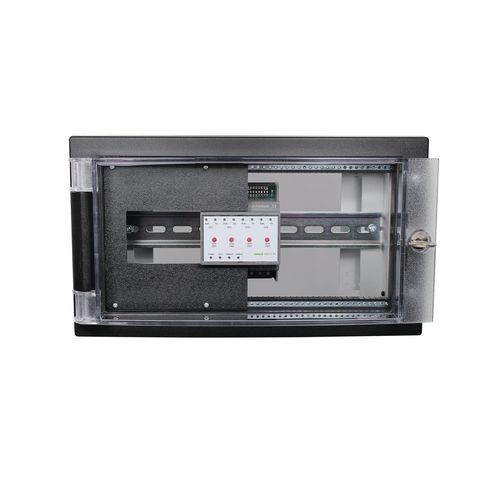

IBGTflex4050S 安装框用于将 DIN 导轨设备安装在控制柜门上，前端通过盖板封闭。框体采用周边聚氨酯密封，达到 IP54 防护等级，并可配合锁具 3524E 锁闭。

主要特性

• 型号：IBGTflex4050S
• 可容纳 DIN 导轨设备宽度至 245 mm
• DIN 设备安装深度：最小45 mm，最大125 mm
• 固定件：含 4 × M6 螺钉
• 框体覆盖切割边缘；前端由可拆卸的盲板封闭（可按需定制）
• 可使用锁具 3524E 上锁（提供备用钥匙）

技术参数

• 材质：塑料 ABS（PA6-GF10）与 Makrolon
• 颜色：近似 RAL 7039
• 防护等级：IP54（周边聚氨酯密封）
• 符合 CE
• 阻燃性能：近似 UL94 V2，阻燃自熄
• 尺寸（整体结构）：宽 312 mm × 高 178 mm × 深 154 mm；安装深度 127 mm
• DIN 导轨设备容量：宽度至 245 mm
• 重量（约）：0.8 kg
• 专利：Patent-Nr. 10 2004 049 708.7

环境条件

• 工作温度：0...50°C
• 运输与存储温度：-20...+70°C
• 相对湿度：5...95%，无凝结

安装与配件
框体使用 4 × M6 螺钉固定在柜门上（随货附带）。结构尺寸与深度适配常规 DIN 导轨模块，并提供便于安装的配件。

• DIN 导轨，250 mm
• 盲板 3HE、4TE
• 锁具 3524E 的备用钥匙
• 带安装配件的侧件
• 用于将 DIN 导轨固定到安装框的铆钉和螺钉
