RF连接器

PCBBNCTNC

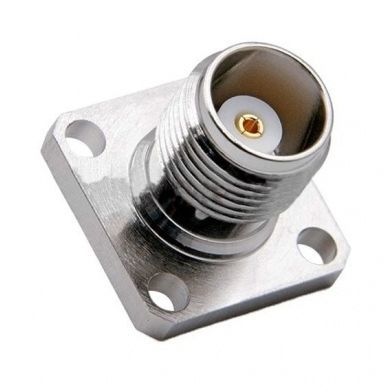

- 可端接同轴电缆、PCB（印刷电路板）或端子； - 可以是标准极性或反极性螺纹的公头或母头，阻抗为 50 欧姆； - 本体可为直型或直角型； - 安装方法可以是压入式、隔板式、4 孔面板式或无安装式； - 安装方法包括夹钳/焊接、压接/焊接、焊接或焊接/焊接； - 本体为黄铜或不锈钢。 TNC 连接器系列是微型螺纹式全天候系列，阻抗恒定为 50 欧姆，频率范围为直流至 11 GHz。TNC 系列与 BNC 系列共享触点设计，采用螺纹连接螺母以确保安全配接，频率性能高于 BNC；这款带 4 孔法兰的 TNC 母端子连接器的接口类型为引脚端子，阻抗为 50 欧姆，连接方法为屏蔽/接触焊接，直身黄铜镀镍。
