无线电接收器 R&S®PR300

数字GNSS监控

概览

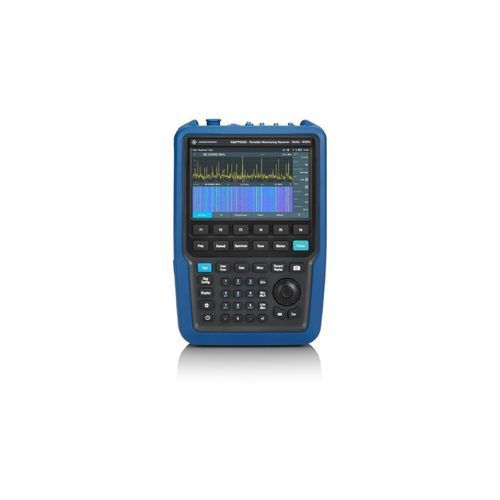

R&S®PR300 是一款便携式频谱监测与单通道方向查找接收机，适用于现场频谱监测、干扰排查、方位测量和定位。基础覆盖 8 kHz–8 GHz，通过手持天线与下变频器可扩展至 20 GHz 或 33 GHz。支持最高 125 MHz 实时带宽（可选）并采用分段扫描架构，同时保持手持便携性。

关键数据

• 工作频率范围：8 kHz–8 GHz（可通过天线下变频器扩展至 20 GHz / 33 GHz）
• 实时带宽：最大 125 MHz（选项 R&S®PR300‑ZS）
• 全频扫速度：>500 GHz/s
• 分段频谱扫描：最多 4 个非连续段
• 基于相关干涉计的单通道方向查找，配合 R&S®ADDx07 可达亚度精度（<1°）

功能与优势

• 双通道数字下变频（DDC）与先进 DSP，实现同时监测与不间断解调。
• 时间/频率并行分析（zero‑span）及针对 TDD 网络的时域门控谱（time‑gated spectrum）。
• 分段扫描可对非连续频段进行持续监控。
• 多种扫描模式（PSCAN、HSCAN、FSCAN、MSCAN）及灵活触发选项，适配监测流程。
• 支持频谱轨迹、测量结果与音频的记录与回放；具备地图显示与三角测量的地理标注功能。
• 丰富软件选件：多色（polychrome）显示、干扰分析、调制与频谱测量、内置 GNSS 时间戳与场强测量等。

可用型号
R&S®PR300 | 订货号：4502.8896.02 | 支持方向查找天线：是 | 自动方向查找：是 | 与 R&S®ADDx07 配合可实现单通道 CI‑based 方向查找，精度<1°。

可用软件选项

• R&S®PR300‑PS（4502.8950.02）— Panorama Scan：全频快速扫描。
• R&S®PR300‑PC（4502.8967.02）— Polychrome Spectrum：色码发生率显示，揭示隐藏信号。
• R&S®PR300‑DF（4502.8996.02）— 方向查找选项：相关干涉计单通道 DF。
• R&S®PR300‑IR（4502.9040.02）— 轨迹记录与回放。
• R&S®PR300‑IA（4502.9011.02）— 自动干扰分析（谐波与互调产物检测）。
• R&S®PR300‑MM（4502.9057.02）— 调制测量（符合 ITU 建议）。
• R&S®PR300‑MAP（4502.8980.02）— 地图显示与地理标注。
• R&S®PR300‑SPM（4502.9063.02）— 频谱测量工具。
• R&S®PR300‑GNSS（4502.9086.02）— 内置 GNSS 选项，带时间戳功能。
• R&S®PR300‑FS（4502.8973.02）— 场强测量。
• R&S®PR300‑ZS（4502.9028.02）— 时域测量（最高 125 MHz RTBW）。
• R&S®PR300‑VSF（4502.9092.02）— 基带视频谱显示与频率计功能。

手持天线（示例）

• R&S®HE400 — 手持指向天线 8 kHz–8 GHz，带可切换低噪放、电子罗盘与 GNSS，支持模块自动识别。
• R&S®HE400DC — 带下变频器的手持定向天线：将接收扩展至 20 GHz。
• R&S®HE800‑DC30 — 带下变频器的手持定向天线：将接收扩展至 33 GHz。

方向查找天线（示例）

• R&S®ADD207 / ADD207P — 紧凑型 UHF/SHF DF 天线：600 MHz–6 GHz，适用于车顶或三脚架安装。
• R&S®ADD307 — 可折叠 VHF/UHF DF 天线：20 MHz–690 MHz，适用于三脚架或杆安装。
• R&S®ADD317 — VHF/UHF DF 天线，适用于杆安装：20 MHz–690 MHz。

技术规格

• 基础工作频率：8 kHz–8 GHz（可通过指定天线/下变频器扩展至 20/33 GHz）
• 实时带宽：最高 125 MHz（选项）
• 全频扫速度：>500 GHz/s
• 分段扫描支持：最多 4 个非连续段
• 方向查找：基于相关干涉计的单通道 DF，配合 R&S®ADDx07 精度 <1°
• 数字架构：双通道 DDC 与高性能 DSP
• 扫描模式：PSCAN、HSCAN、FSCAN、MSCAN
• 典型应用：频谱监测、干扰排查、方向查找、地理定位、现场检测与信号分析
