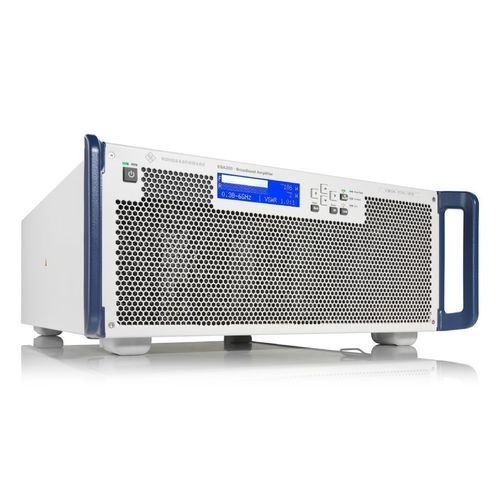

信号放大器 R&S®BBA300功率射频微波
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 信号, 射频, 微波, 功率
- 功能
- 仪表
- 其他特性
- 宽带式, 大功率, 调谐
- 功率
最少: 15 W
最多: 1,000 W
- 频率
最少: 380 MHz
最多: 18,000 MHz
产品介绍
概述
R&S®BBA300 是一款半导体超宽带宽放大器系列，面向关键 RF 测试环境（EMC、OTA 并存测试、产品验证、RF 器件测试）。不同型号覆盖 380 MHz 至 18 GHz 的连续频率范围，P1dB 输出功率可根据配置扩展至最高 1000 W。平台为模块化设计，可配置为单段、双段或多段系统。
关键要点
功能与优势
出色的射频性能
提供 380 MHz 至 18 GHz 的宽带放大，输出选项可达 1000 W。覆盖 EMC 频段及常见无线标准（GSM、LTE、5G、WLAN、Bluetooth®、Zigbee）。支持窄带 CW 信号和宽带 OFDM 信号。典型噪声功率密度低至 −110 dBm/Hz，高次谐波约 −25 dBc，可减小邻道泄露并保持良好的传输特性。
可调谐放大器
软件选件 R&S®BBA300-PK1 可将工作点在 A 类与 AB 类之间调节，以优化线性度、脉冲再现或最大输出功率，并提高对不匹配的容忍度。
高可用性
射频设计与保护机制保证即使在不匹配负载下也能可靠连续运行（容忍度可达 VSWR 6:1）。定期偏置电流调整可补偿器件老化/漂移，提高使用寿命并减少停机时间。
灵活且可配置
紧凑模块化 19" 插件单元，便于机架集成。频率范围与功率可配置并后续扩展；切换选项可将放大器组合以形成多频段系统。
智能控制
现代软件平台，基于角色的用户界面。标准以太网接口并支持 SCPI 远程控制；可选 SNMP。选项键可启用频率扩展、高功率模式、工作点调整及其他许可功能。
可用型号（节选）
R&S®BBA300-CDE15 | 380 MHz - 6 GHz | 15 W
R&S®BBA300-CDE25 | 380 MHz - 6 GHz | 25 W
R&S®BBA300-CDE50 | 380 MHz - 6 GHz | 50 W
R&S®BBA300-CDE90 | 380 MHz - 6 GHz | 90 W
R&S®BBA300-CDE180 | 380 MHz - 6 GHz | 180 W
R&S®BBA300-CDE300 | 380 MHz - 6 GHz | 300 W
R&S®BBA300-DE15 | 1 GHz - 6 GHz | 15 W
R&S®BBA300-DE25 | 1 GHz - 6 GHz | 25 W
R&S®BBA300-DE50 | 1 GHz - 6 GHz | 50 W
R&S®BBA300-DE90 | 1 GHz - 6 GHz | 90 W
R&S®BBA300-DE180 | 1 GHz - 6 GHz | 180 W
R&S®BBA300-DE300 | 1 GHz - 6 GHz | 300 W
R&S®BBA300-DE500 | 1 GHz - 6 GHz | 500 W
R&S®BBA300-DE1000 | 1 GHz - 6 GHz | 1000 W
R&S®BBA300-F30 | 6 GHz - 13 GHz | 30 W
R&S®BBA300-F50 | 6 GHz - 13 GHz | 50 W
R&S®BBA300-F90 | 6 GHz - 13 GHz | 90 W
R&S®BBA300-F180 | 6 GHz - 13 GHz | 180 W
R&S®BBA300-F300 | 6 GHz - 13 GHz | 300 W
R&S®BBA300-FG30 | 6 GHz - 18 GHz | 30 W
R&S®BBA300-FG50 | 6 GHz - 18 GHz | 50 W
R&S®BBA300-FG90 | 6 GHz - 18 GHz | 90 W
R&S®BBA300-FG180 | 6 GHz - 18 GHz | 180 W
R&S®BBA300-FG300 | 6 GHz - 18 GHz | 300 W
应用
技术规格
R&S®BBA300 是一款半导体超宽带宽放大器系列，面向关键 RF 测试环境（EMC、OTA 并存测试、产品验证、RF 器件测试）。不同型号覆盖 380 MHz 至 18 GHz 的连续频率范围，P1dB 输出功率可根据配置扩展至最高 1000 W。平台为模块化设计，可配置为单段、双段或多段系统。
关键要点
- 支持在超宽频率范围内（最高至 18 GHz）进行连续 RF 扫频
- RF 输出功率（P1dB）最高可达 1000 W（视型号而定）
- 支持振幅、频率、相位、脉冲及复杂 OFDM 调制
- 高不匹配容忍度（在 VSWR 6:1 下仍可工作）
- 配置灵活、可扩展，频率和功率可按需扩展
功能与优势
出色的射频性能
提供 380 MHz 至 18 GHz 的宽带放大，输出选项可达 1000 W。覆盖 EMC 频段及常见无线标准（GSM、LTE、5G、WLAN、Bluetooth®、Zigbee）。支持窄带 CW 信号和宽带 OFDM 信号。典型噪声功率密度低至 −110 dBm/Hz，高次谐波约 −25 dBc，可减小邻道泄露并保持良好的传输特性。
可调谐放大器
软件选件 R&S®BBA300-PK1 可将工作点在 A 类与 AB 类之间调节，以优化线性度、脉冲再现或最大输出功率，并提高对不匹配的容忍度。
高可用性
射频设计与保护机制保证即使在不匹配负载下也能可靠连续运行（容忍度可达 VSWR 6:1）。定期偏置电流调整可补偿器件老化/漂移，提高使用寿命并减少停机时间。
灵活且可配置
紧凑模块化 19" 插件单元，便于机架集成。频率范围与功率可配置并后续扩展；切换选项可将放大器组合以形成多频段系统。
智能控制
现代软件平台，基于角色的用户界面。标准以太网接口并支持 SCPI 远程控制；可选 SNMP。选项键可启用频率扩展、高功率模式、工作点调整及其他许可功能。
可用型号（节选）
R&S®BBA300-CDE15 | 380 MHz - 6 GHz | 15 W
R&S®BBA300-CDE25 | 380 MHz - 6 GHz | 25 W
R&S®BBA300-CDE50 | 380 MHz - 6 GHz | 50 W
R&S®BBA300-CDE90 | 380 MHz - 6 GHz | 90 W
R&S®BBA300-CDE180 | 380 MHz - 6 GHz | 180 W
R&S®BBA300-CDE300 | 380 MHz - 6 GHz | 300 W
R&S®BBA300-DE15 | 1 GHz - 6 GHz | 15 W
R&S®BBA300-DE25 | 1 GHz - 6 GHz | 25 W
R&S®BBA300-DE50 | 1 GHz - 6 GHz | 50 W
R&S®BBA300-DE90 | 1 GHz - 6 GHz | 90 W
R&S®BBA300-DE180 | 1 GHz - 6 GHz | 180 W
R&S®BBA300-DE300 | 1 GHz - 6 GHz | 300 W
R&S®BBA300-DE500 | 1 GHz - 6 GHz | 500 W
R&S®BBA300-DE1000 | 1 GHz - 6 GHz | 1000 W
R&S®BBA300-F30 | 6 GHz - 13 GHz | 30 W
R&S®BBA300-F50 | 6 GHz - 13 GHz | 50 W
R&S®BBA300-F90 | 6 GHz - 13 GHz | 90 W
R&S®BBA300-F180 | 6 GHz - 13 GHz | 180 W
R&S®BBA300-F300 | 6 GHz - 13 GHz | 300 W
R&S®BBA300-FG30 | 6 GHz - 18 GHz | 30 W
R&S®BBA300-FG50 | 6 GHz - 18 GHz | 50 W
R&S®BBA300-FG90 | 6 GHz - 18 GHz | 90 W
R&S®BBA300-FG180 | 6 GHz - 18 GHz | 180 W
R&S®BBA300-FG300 | 6 GHz - 18 GHz | 300 W
应用
- EMC 与合规性测试
- OTA 共存测试与暗室测量
- 产品验证与生产测试集成
- RF 器件与模块测试、研发与测试实验室
技术规格
- 频率范围：380 MHz 至 18 GHz（取决于型号/配置）
- RF 输出功率（P1dB）：视型号而定，最高可达 1000 W
- 噪声功率密度：低至 −110 dBm/Hz（典型值）
- 谐波特性：典型约 −25 dBc
- 支持调制方式：振幅、频率、相位、脉冲、复杂 OFDM
- 不匹配容忍度：在 VSWR 6:1 下可实现满功率输出
- 控制接口：以太网（SCPI）；SNMP 可选；基于角色的 GUI
- 模块化：紧凑 19" 插件单元；可扩展的单/双/多频段系统
- 保护与可靠性：智能保护概念、定期偏置调整以补偿老化/漂移
- 软件选件：工作点调优（R&S®BBA300-PK1）及其他许可功能
