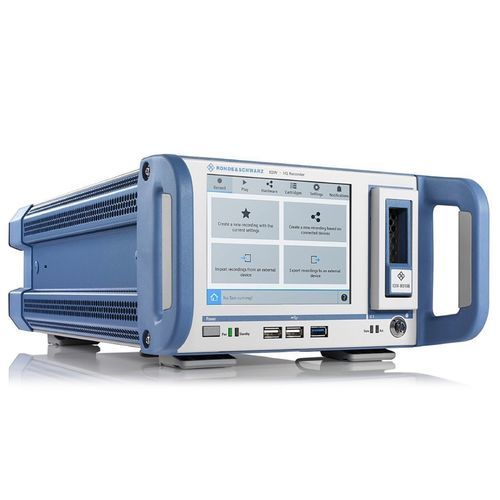

数字记录仪 R&S®IQW

通用用于电脑实验室

概述
R&S®IQW 宽带 I/Q 数据记录仪用于实时采集、存储与回放宽带 I/Q 数据流，便于在实验室中对实时 RF 场景进行可重复测试，从而降低现场测试的需求与成本。

要点

• 已记录 I/Q 数据的部分导出
• 已记录 I/Q 数据的持续回放
• 支持使用 R&S®VSE Vector Signal Explorer 进行后处理

特点与优势

• 宽带记录 — 记录与回放带宽最高可达 1000 MHz（取决于系统配置）
• 高精度数据处理 — I/Q 码字长度根据带宽为 12 位或 16 位；采样率最高达 1200 Msample/s（复数）
• 大容量存储 — 可选服务器级 SSD 存储包：3.2 TB、6.4 TB、15 TB（R&S®IQW-BD115）。使用 15 TB 时，在最大带宽下约可记录 65 分钟（降低带宽可延长记录时间）
• 灵活连接 — HS 数字 I/Q 接口（全双工、QSFP+、40 Gbit/s）、USB 3.0/2.0、LAN（Ethernet 10/100/1000 Mbit/s）、GPS 天线端口、BNC 接口
• 引导式操作 — 记录/回放向导与触摸屏 GUI，便于快速设置与操作

可用型号

• R&S®IQW100 — 最高 100 MHz（可扩展至 200 MHz）
• R&S®IQW — 最高 512 MHz
• R&S®IQW1000 — 最高 1000 MHz

选件与配件

• 存储包：3.2 TB（R&S®IQW-BC103）、6.4 TB（R&S®IQW-BD106）、15 TB（R&S®IQW-BD115）
• 接口板 R&S®IQW-B40G（2×10 Gbit/s 与 40 Gbit/s）
• 导入/导出与 GPS 选项：R&S®IQW-K110、R&S®IQW-K112、R&S®IQW-K200
• 配件：R&S®DIGIQ-HS 数据线（3 m）、R&S®IQW-Z19 19" 机架适配器

连接性与兼容设备

• 记录用 I/Q 数据源：R&S®FSW、R&S®FSWT
• 回放数据接收端：R&S®SMW200A、R&S®SMM100A、R&S®SMBV100B、R&S®SGT100A
• 支持通过 LAN 远程控制；QSFP+ 提供高速 I/Q 数据传输

技术规格

• RF 带宽（与 R&S®FSW 和/或 R&S®SMW200A 配合）：最高 1000 MHz
• I/Q 码字长度：12 位或 16 位（取决于带宽）
• 采样率（R&S®IQW）：1200 Msample/s（过采样因子 1.25/Hz），复数
• HS 数字 I/Q 接口：全双工、QSFP+、40 Gbit/s
• 显示：5.7" TFT 彩色触摸屏，640 × 480 像素，LED 背光
• USB：4 × USB 2.0，3 × USB 3.0
• LAN（远程控制）：Ethernet 10/100/1000 Mbit/s
• 电源：AC 100 V 至 240 V（±10 %），≤ 150 VA
• 尺寸（W × H × D）：249 mm × 150 mm × 451 mm
• 机架安装：½ 19"，3 HU
• 重量：6.3 kg
• 工作温度：0 °C 至 +40 °C；存储温度：−20 °C 至 +70 °C
