可折叠把手 PK-Serie

运输聚酰胺型材

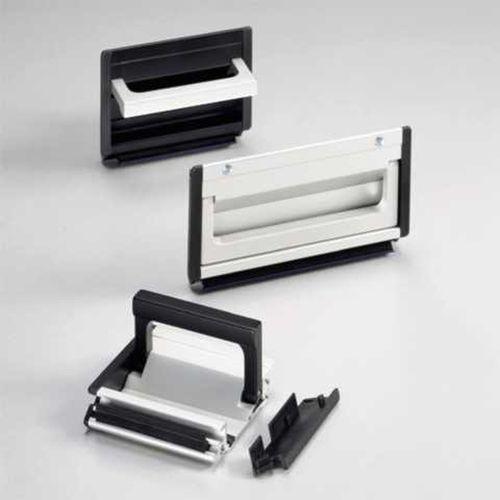

特别高档的可折叠嵌入式拉手， 除了标准尺寸以外 还可以提供任意长度的拉手。 材料： 拉手壳和折叠拉手， 型材铝、铝镁硅合金 0.5。 侧面端罩 聚酰胺，漆光质地，黑色。 设计特征： 最简便安装，不必用 螺栓固定，适用于 薄钢板厚度 1 – 2.5 mm ，通过 2 个软塑料型材固定； 可以选择用 2 个埋头螺栓从外部 固定。2 个用于固定 M4 螺栓的十字槽可以 接地；也可以用作安装件 的辅助安装装置 （四角螺母，遵循 DIN 562 标准）。 表面处理： 拉手壳和折叠拉手， 玻璃光亮，光滑和 经过阳极氧化处理，有不同的 颜色组合。 型号 A： 通过背面压入的上橡胶外廓 固定。 型号 B： 通过 2 个镀锌的埋头螺栓，M4x8， DIN 966 从外部固定。 安装： 在嵌入下方的橡胶外廓后， 将这两个侧面罩压到拉手壳上。 现在， 拉手插在安装口下边缘 上方大约 45°处， 接着抵住壳体壁。现在，根据所需的规格型号，将第 2 个橡胶外廓压入上方的 凹槽内，（见图）， 或者通过 2 个 埋头螺栓固定。 承受重量： 至少 500 N。
