手动操控夹具 B1.8491

用于零件加工旋转式双作用

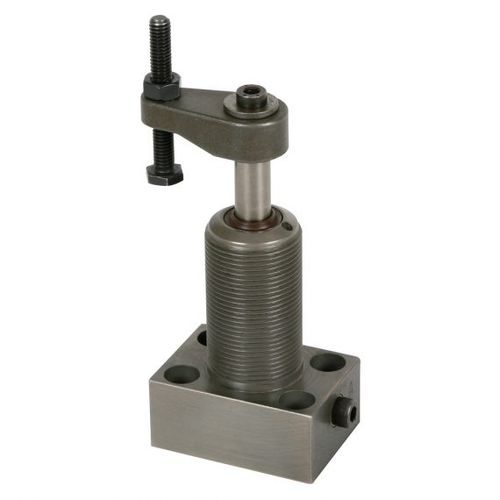

单作用或双作用 可提供一种卡箍尺寸 单作用或双作用 标准配件或歧管安装，可选择顺时针、逆时针或零°摆动。 可根据特殊要求提供45°和60°的摆动角度。 摆动式卡箍利用一个坚固的螺旋凸轮机构将夹持臂摆动，以实现无限制的装载，其夹紧力为5000 psi。这里显示的紧凑型摆动式卡箍是非常小的、经济的卡箍，适用于许多应用。夹持臂可以安装在360°范围内的任何位置开始90°的摆动。法兰基版本提供了许多管道选择，包括歧管安装。 可提供一种卡箍尺寸，单作用（如图所示）或双作用（见下面的相关产品），标准配件或歧管安装，可选择顺时针、逆时针或零°摆动。可根据特别订单提供45°和60°的摆动角度。带有标准臂的单动式卡箍在5000psi时的夹持力。450磅（1系列） 设计考虑 由于尺寸较小，这些旋转卡箍没有过载保护，因此不能以任何方式限制旋转运动。请务必调整接触螺栓，使卡箍在接触工件之前完成全部的摆动行程并开始其夹紧行程。为了安全起见，在初始设置时使用低的操作压力。 不要超过表中的最大流体流速。为了延长卡箍的使用寿命，如果夹具是由高流量的电源驱动，并且只包含几个卡箍，可能需要一个简单的流量控制阀。夹持时间至少为一秒。 夹具臂
