夹具安装配件 B1.5401 series

螺纹

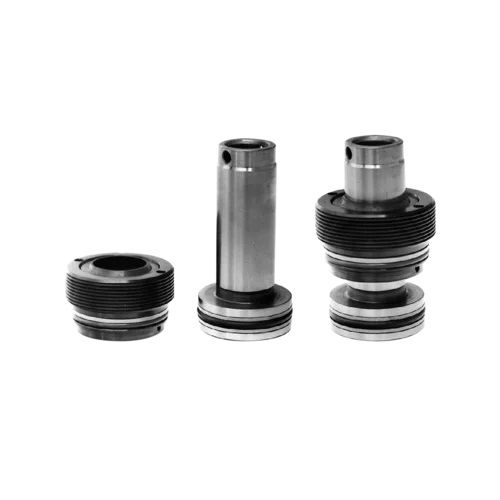

活塞和螺纹衬套齐全 活塞和螺纹衬套，带密封圈，用于块式气缸、 双作用，最大工作压力 500 巴 内置元件直接集成在夹具主体中。这种内置气缸可用作推拉气缸。内置元件可用于空间狭窄的夹具，以及安装标准夹紧元件会限制加工空间或阻碍切屑流动的应用场合。 内置元件由活塞和螺纹衬套组成。活塞插入夹具的定位孔中。然后将内置衬套拧入夹具主体。衬套与外壳齐平。螺纹衬套的拧紧使用销式端面扳手。通过两个独立的密封步骤，可将活塞杆处的泄漏降至最低。此外，还有一个防尘圈防止污染。配合孔的密封采用 O 形圈/支撑环组合。
