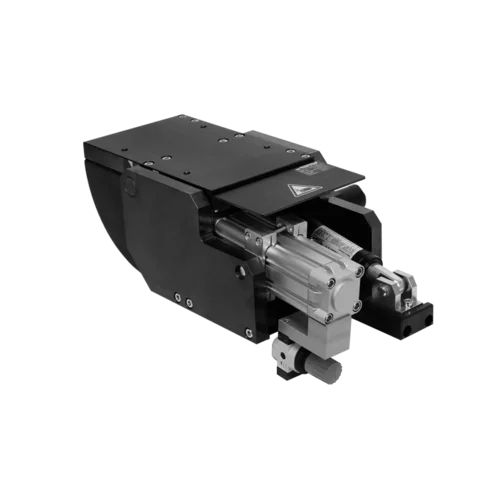

电动倾斜系统 M2.101

带有脚踏分度装置的倾斜模块 KMB 100 可以轻松手动倾斜重型部件 ±90° 并将其可靠固定。 倾斜模块配有气动平衡器，几乎可以完全补偿倾斜过程中产生的扭矩。因此，只需很小的力就能实现部件的倾斜。平衡器通过气动减压阀与部件的重量相适应。分度装置的操作单元通过一根 2 米长的液压软管与倾斜模块相连。通过这种灵活的连接方式，可以将操作装置单独放置在最符合人体工程学的位置。 标准分度位置设置为 0° 和 90°。也可根据要求提供其他分度位置（如 0、30、45、60 和 90 度）。 倾斜模块配有液压制动器，以确保最大的操作安全性。 操作 倾斜模块没有任何操作元件。倾斜操作可直接在部件或装配夹具上手动完成。分度由脚踏板操作。将脚踏板踩下 35°，分度就会释放，部件或夹具就可以倾斜。 如果不操作脚踏板，分度螺栓会自动啮合到下一个分度位置。使用脚踏板操作可确保操作人员始终腾出双手。
