铝制型材固定件 GUS 454 series

用于建筑工地工业用途镀锌

产品名称

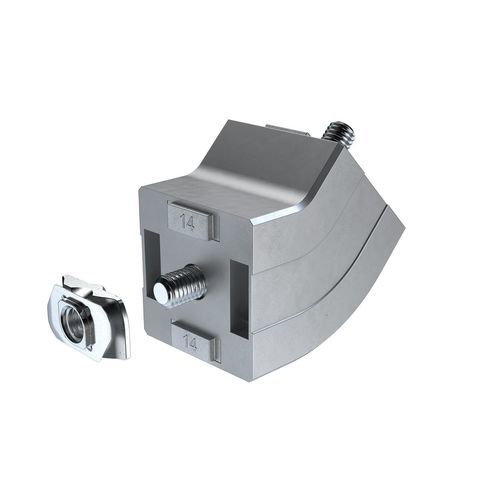

45°角紧固件（GUS 454_，型号：GUS4540、GUS4541等）

应用
用于45°刚性支撑，例如：

• 防护装置
• 框架结构

交付范围（套件）

• 1 件 紧固件 GUS4540
• 1 件 落入式螺母 TIN4508
• 1 件 圆柱头螺钉 ISO 4762 M8x25
• 1 件 圆柱头螺钉 DIN 6912 M8x20
• 2 件 垫圈 ISO 7089 M8

技术数据
材料：锌压铸或镀锌钢
紧固扭矩：

• IBS M08X025 = 26 Nm
• IBS M08x020NIKO = 20 Nm

尺寸 / 图纸
45°角紧固件的2D尺寸图可用

物料清单 / 标识
物料清单：GUS4541
IDNR：GUS4541

特性 / 技术规格

• 类型：45°角连接件 / 紧固件
• 用途：用于45°刚性支撑（防护装置、框架）
• 材料选项：锌压铸或镀锌钢
• 为所含螺钉规定了紧固扭矩值（见 技术数据）
• 套件交付内容包括紧固件、落入式螺母、螺钉和垫圈
• 可作为单件（GUS4540）或套件（GUS4541）提供
