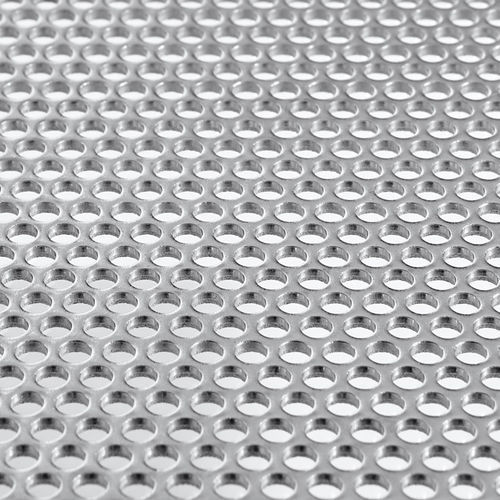

金属筛分板 R series

穿孔食品工业

概述
圆孔冲孔是锤式破碎机筛网中最常用的形式。定制的圆孔筛网可在饲料加工、回收、宠物食品与水产养殖等应用中提供稳定的颗粒尺寸、可靠的产能和较长的使用寿命。RMIG Solutions 提供从 0.50 mm 到超过 10 mm 的多种孔径以及多种板厚和孔型选择。

优势

• 更高产能、减少浪费：优化的开孔率和合理的孔布局可提高单位时间处理量并降低能耗。
• 粉碎结果一致：严格的公差和精密冲孔确保颗粒尺寸均一并减少工艺中断。
• 延长筛网寿命：当孔径小于或等于板厚时，筛网耐磨性更好，替换频率更低。
• 更快更简便的更换：可直接安装的型号可缩短停机时间并简化维护。

材料、厚度与性能
筛网厚度、孔径、节距和总开孔率需综合平衡以达到最佳粉碎效果。较厚的筛网提高耐久性，但在孔径较小时会影响颗粒通过。对于严苛工况，可选用整体淬火材料。尖锐的孔边（通常在冲孔板的背面）比磨圆的边缘切削效果更好；正确的安装方向可减少堵塞并提高产量。优化的孔布局与安装方向可实现约 25% 的生产力提升。

优势摘要（工艺优化）

• 优化的开孔率与孔型布局，以提高产能并降低能耗。
• 精确的冲孔公差，确保颗粒尺寸均一并减少中断。
• 当孔径与板厚匹配时，可延长使用寿命。
• 可直接安装的型号与设计选项，加快维护速度。

示例 — 产品表
Pattern | Hole size (R) mm | Hole dia (R) mm | Pitch (T) mm | Open area % | Thickness mm | Variant (special)
AQUA FEED | R0.5T1.09 | 0.50 | 1.09 | 19.0 | 0.50 |
AQUA FEED | R0.5T1.25 | 0.50 | 1.25 | 14.5 | 0.50 |
AQUA FEED | R0.75T1.5 | 0.75 | 1.50 | 22.7 | 0.75 | 1.00 mm thickness
AQUA FEED | RO.8T1.3 | 0.80 | 1.30 | 34.3 | 0.75 | 1.00 mm thickness
AQUA FEED | R0.8T1.5 | 0.80 | 1.50 | 25.8 | 0.75 | 1.00 mm thickness
AQUA FEED | R1T1.75 | 1.00 | 1.75 | 29.6 | 1.00 | 1.25 mm thickness
AQUA FEED | R1T2 | 1.00 | 2.00 | 22.7 | 1.00 | 1.25 / 1.50 mm thickness
AQUA FEED | R1.1T2 | 1.10 | 2.00 | 27.4 | 1.00 | 1.25 / 1.50 mm thickness
AQUA FEED | R1.2T2 | 1.20 | 2.00 | 32.7 | 1.00 |
AQUA FEED | R1.25T2 | 1.25 | 2.00 | 35.4 | 1.00 | 1.25 mm thickness
AQUA FEED | R1.25T2.4 | 1.25 | 2.40 | 24.6 | 1.00 | 1.25 / 1.50 mm thickness
AQUA FEED & PET FOOD | R1.3T2 | 1.30 | 2.00 | 38.3 | 1.00 |
PET FOOD | R1.5T2 | 1.50 | 2.00 | 51.0 | 1.00 |
PET FOOD | R1.5T2.5 | 1.50 | 2.50 | 32.6 | 1.50 |
AQUA FEED & PET FOOD | R1.5T3 | 1.50 | 3.00 | 22.7 | 1.50 | 2.00 mm thickness
PET FOOD | R1.6T2.4 | 1.60 | 2.40 | 40.3 | 1.50 |
PET FOOD | R1.75T3 | 1.75 | 3.00 | 30.9 | 1.50 | 2.00 mm thickness
PET FOOD | R2T3 | 2.00 | 3.00 | 40.3 | 2.00 | 2.50 mm thickness
PET FOOD | R2T3.5 | 2.00 | 3.50 | 29.6 | 2.00 | 2.50 mm thickness
R2.25T3.3 | 2.25 | 3.30 | 42.3 | 2.00 | 2.50 mm thickness
R2.25T4 | 2.25 | 4.00 | 28.7 | 2.00 |
R2.5T3.3 | 2.50 | 3.30 | 52.1 | 2.00 |
R2.5T3.5 | 2.50 | 3.50 | 46.3 | 2.50 |
R2.5T4 | 2.50 | 4.00 | 35.4 | 2.00 |
R2.75T4.5 | 2.75 | 4.50 | 33.9 | 2.00 |
R3T4 | 3.00 | 4.00 | 51.0 | 3.00 |
R3T4.5 | 3.00 | 4.50 | 40.3 | 3.00 |
R3T5 | 3.00 | 5.00 | 32.6 | 3.00 | 4.00 mm thickness
R3T5.6 | 3.00 | 5.60 | 26.0 | 3.00 |
R3.25T5.25 | 3.25 | 5.25 | 34.8 | 3.00 |
R3.5T4.5 | 3.50 | 4.50 | 55.0 | 3.00 |
R3.5T5.5 | 3.50 | 5.50 | 36.7 | 3.00 |
R4T5.25 | 4.00 | 5.25 | 52.7 | 3.00 |
R4T6 | 4.00 | 6.00 | 40.3 | 4.00 |
R5T8 | 5.00 | 8.00 | 35.4 | 5.00 |
R6T12 | 6.00 | 12.00 | 22.7 | 6.00 | incl. Weldox

特性 / 技術仕様

• 孔径范围：从 0.50 mm 到超过 10 mm（表中列有多种标准尺寸）。
• 可用冲孔图案：圆孔、方孔、长槽、六角孔、桥式槽等。
• 示例中的常见板厚：0.50 mm、0.75 mm、1.00 mm、1.25 mm、1.50 mm、2.00 mm、2.50 mm、3.00 mm、4.00 mm、5.00 mm、6.00 mm。
• 开孔率：随图案和节距变化（示例表中列出数值）。
• 材料选项：包括用于重载工况的整体淬火钢材。
• 性能说明：较厚的筛网延长寿命但影响颗粒通过；更锋利的边缘（背面）提升切割与产量；优化的孔布局和方向可将生产力提高约 ~25%。
• 提供可直接安装的变体以减少更换时的停机时间。
