对焊机 Remedy 500 – V1 FA

自动落地式带手推车

概述

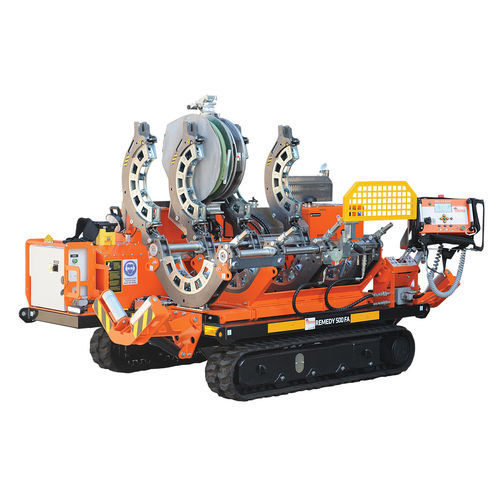

紧凑型履带式对接热熔焊机 REMEDY 500 – V1 FA，适用于小至中型直径的 PE 与 PP 管道，具备车载柴油发电机和 CNC 全自动焊接循环，可在现场实现可重复且符合标准的焊接。制造商：Ritmo。

适用领域

• 供水
• 燃气
• 采矿
• 工业
• 能源
• 土木工程

适用材料

• HDPE
• PP

特点

• 最大产能 - CNC 全自动焊接：自动开合机体、加热板抽出与闭合，符合国际标准（ISO 21307 Low Pressure；GIS/PL2-3:2015；WIS 4-32-08 I4；DVS 2207-1:2015；DVS 2207-11:2017）。
• 完整动力系统 - 1123 cc / 17 kW 发动机与车载发电机，续航可达13小时，能在最大30%坡度下作业。焊接范围 Ø 200 ÷ 500 mm（6" ÷ 20" IPS，6" ÷ 18" DIPS）。
• 专利辅助系统 - 专利的夹具辅助开启、铣刀与加热板抽出装置，降低作业负担；可选提升斗用于对中与稳定；可选装载绞盘以加快管线装配。
• 100 m 无线遥控 - 无线控制便于安全移动与精准定位。
• 沟槽内作业 - 焊接单元可从小车上拆下以在沟槽内作业；可拆卸第4夹以减小占地；专用线缆与最长7 m 延长线可按需提供。
• 维护便捷 - 快速进入日常维护舱口：清洁空气滤芯、检查保险丝、清洁散热器等。
• 运输灵活 - 紧凑尺寸与适中重量便于使用简易小车运输。

标准配置

• Tablet FA
• 液压辊
• 机身
• 加热板
• 液压铣刀
• 履带

附件

• 套件插入件
• 法兰颈工具
• Roller Remedy 355-500
• 沟槽作业套件 (In-Ditch Kit)
• 斗式套件
• 绞盘套件

技术参数（表）
工作范围 — 200 ÷ 500 mm; 6" ÷ 20" IPS; 6" ÷ 18" DIPS
车载发电机 — 1123 cc - 17 kW
燃料 — 柴油
CNC 焊接循环 — 有
轨迹追踪 GPS — 有
存储 — 有
常用焊接存储 — 有
焊接温度 — 180° ÷ 260° C (356° ÷ 500° F)
环境温度范围 — -5 ÷ +40°C (23 ÷ 104°F)
压力 — 最高 150 bar
油箱容积 — 40 L (10.56 gal)
续航 — 13 小时
最大工作坡度 — 30%
标准配置尺寸（W x D x H） — 2286 x 1668 x 1930 mm (7.5 x 5.5 x 6.3 ft)
标准配置重量 — 1750 Kg (3858 lb)

技术规格

• 工作范围：Ø 200–500 mm (6"–20" IPS / 6"–18" DIPS)
• 发动机：1123 cc – 17 kW 柴油
• 燃油箱：40 L；续航约 13 小时
• CNC 全自动焊接循环，支持 GPS 追踪
• 工作温度：焊接 180–260 °C；环境 -5 ÷ +40 °C
• 工作压力：最高 150 bar
• 最大可越过坡度：30%
• 尺寸 (W x D x H)：2286 x 1668 x 1930 mm
• 重量：1750 kg
