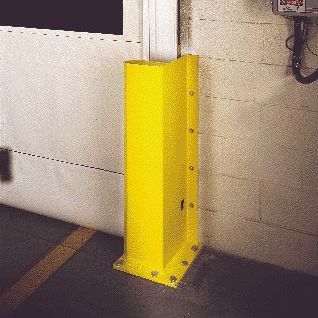

钢搭接型材 Warden PR防护用于滑动门工业
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 材料
- 钢
- 应用
- 防护, 用于滑动门, 工业
- 其他特性
- 重载荷
- 高度
最少: 762 mm
(30 in)最多: 1,524 mm
(60 in)
产品介绍
概述
Warden PR
Warden TR
Warden SS
Warden FT
应用与优势
特性 / 技术规格
- 用于保护新旧工业门的门轨、侧框及周边组件的门轨保护装置。
- 固定包覆式钢制型材在正面和侧面碰撞时偏转冲击，适配多种门系列（高速门、卷帘/分段门、FasTrax和Bi Roll电动门）。
Warden PR
- 为高速门（High Speed Doors）设计。
- 固定包覆型材，撞击区为1/4"双壁钢结构。
- 可承受约3–4 mph（≈4.8–6.4 km/h）速度下，10,000 lb（≈4,536 kg）叉车的冲击。
- 光电眼间隙：3"（≈76 mm）。
- 安装：5/8"钢制安装脚板，钻孔用于六个锚栓；墙法兰钻孔用于四个1/2"锚栓。
- 墙体外伸：13-1/2"（≈343 mm）；常见高度：40"（≈1,016 mm）。
Warden TR
- 专为分段（Sectional）工业门设计。
- 撞击区为7号钢（7-gauge）结构。
- 可承受约3–4 mph（≈4.8–6.4 km/h）速度下，10,000 lb（≈4,536 kg）叉车的冲击。
- 安装：1/4"脚板钻孔，三处1/2"锚栓；墙法兰钻孔，四处3/8"锚栓。
- 墙体外伸：7"（≈178 mm）。
- 可提供30"和48"高的段式单元。
- 可选：2"（≈51 mm）预钻钢质墙体封板。
Warden SS
- 为Split-Second Bi Roll电动门设计。
- 固定包覆型材，撞击区为1/4"双壁钢结构。
- 可承受约3–4 mph（≈4.8–6.4 km/h）速度下，10,000 lb（≈4,536 kg）叉车的冲击。
- 光电眼间隙：3"（≈76 mm）。
- 安装：5/8"钢制脚板钻孔，用于六个3/4"锚栓；墙法兰钻孔用于四个1/2"锚栓。
- 墙体外伸：19"（≈483 mm）；常见高度：40"（≈1,016 mm）。
Warden FT
- 为FasTrax电动门设计。
- 在指定处采用7号钢结构。
- 可承受约3–4 mph（≈4.8–6.4 km/h）速度下，10,000 lb（≈4,536 kg）叉车的冲击。
- 安装：1/4"钢脚板钻孔，三处1/2"锚栓；墙法兰钻孔，五处1/2"锚栓。
- 设有侧孔便于接触侧框；在部分高度包含Kicker Guard。
- 外伸及高度：示例值，FT变体最高可达60"（≈1,524 mm）；部分部件对皮带张紧导轨提供4-1/2"（≈114 mm）高度保护。
- 某些FT部件为1/4"钢，钻孔用于两个1/2" Powers Rawl® Power-Bolt®锚栓以实现特定安装。
应用与优势
- 在装卸码头、配送中心和高流量工业环境中，保护门轨、侧框及邻近组件免受冲击和磨损。
- 包覆式设计可偏转前向和侧向冲击，常规防撞桩可能无法覆盖的区域亦能防护。
- 多种型号可选，适配高速门、分段门、Bi Roll与FasTrax门系，降低停机时间与维修成本。
特性 / 技术规格
- 冲击等级：按型号设计，可承受约3–4 mph（≈4.8–6.4 km/h）速度下10,000 lb（≈4,536 kg）叉车的冲击。
- 撞击区材质：PR、SS及指定变体为1/4"双壁钢；TR与FT在指定位置为7号钢。
- 光电眼间隙：依据型号一般为3"（≈76 mm）。
- 安装板：5/8"钢制安装脚板（PR/SS）或1/4"脚板（TR/FT），工厂钻孔锚栓配置；锚栓尺寸与数量随型号变化。
- 墙法兰锚栓配置：典型选项包括1/2"或3/8"锚栓，视型号而定。
- 墙体外伸与高度：依型号而定（示例：PR = 13-1/2"/≈343 mm；TR = 7"/≈178 mm；SS = 19"/≈483 mm；FT 最多 60"/≈1,524 mm）。
- 可选项：TR 的 2"/≈51 mm 预钻墙封板、FT 的 Kicker Guard、指定型号的皮带张紧导轨保护（4-1/2"/≈114 mm）。
- 旨在与新旧门安装以及常见工业门系列集成。
