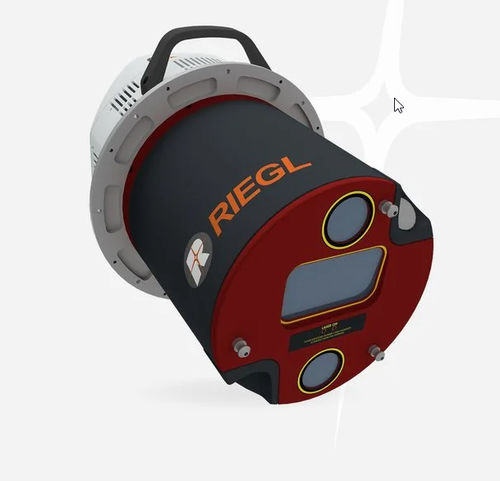

2D扫描系统 VQ-1060

LIDAR用于空间成像紧凑型

RIEGL VQ-1060 是一款完全集成的走廊测绘系统，专为测量电力线、管道、铁路、公路等而设计。其紧凑的设计满足了基础设施测绘中定制解决方案的需求，提供精确性和多功能性。 RIEGL 的 VQ-1060 将多方向 3D 激光扫描、前后斜 RGB 成像和天底多光谱成像无缝集成到一个单一的精简平台中。 该系统集成了 RIEGL VQ-680 LiDAR 扫描仪的核心模块，配备两个斜 RGB 摄像头，分别向前和向后倾斜 45°，以及两个天底摄像头——一个 RGB 摄像头和一个近红外（NIR）摄像头。此外，VQ-1060 还配备了高端 IMU/GNSS 系统和集成数据记录器，用于扫描数据和图像数据存储，确保无缝的数据采集。 无论您是在进行公用事业资产检查、植被侵占分析还是走廊规划，VQ-1060 都能以无与伦比的效率提供超高分辨率数据——所有这些都来自单一仪器。 - 主要特点： - 高达 2.4 MHz 的高脉冲重复率 - 地面每秒高达 200 万次测量 - 前/天底/后扫描方向为 +20 / +10 / 0 / -10 / -20 度 - 60 度的宽视野 - 多目标能力 - 在线波形处理 - 支持多达四个集成摄像头 - 集成 IMU/GNSS 系统 - 兼容典型的陀螺稳定安装 - 主要应用： - 走廊测绘 - 复杂城市环境的测绘 - 城市建模 - 超高分辨率测绘 - 垂直结构的斜向测绘 - 林业 - 技术数据概览： - 激光功率水平：100% - 激光脉冲重复率 PRR：300 kHz 至 2400 kHz - 最大测量范围（自然目标 p ≥ 20%）：3020 m 至 1290 m - 最大测量范围（自然目标 p ≥ 60%）：4470 m 至 2060 m - 最小范围：20 m - 每脉冲最大目标数：32 至 5 - 软件包： - RiPROCESS - RiACQUIRE - RiUNITE - 特殊库：RiVLib, RDBLib - 插件：ArcGIS 的 RiMAP 插件 - 选定的点云样本：http://data.riegl.international/ - 特点 / 技术规格： - 产品类型：机载激光扫描系统 - 集成多方向 3D 激光扫描 - 前后斜 RGB 成像 - 天底多光谱成像（RGB 和 NIR） - 高端 IMU/GNSS 系统 - 用于扫描和图像数据的集成数据记录器 - 超高分辨率数据采集 - 用于基础设施测绘的紧凑且多功能的设计
