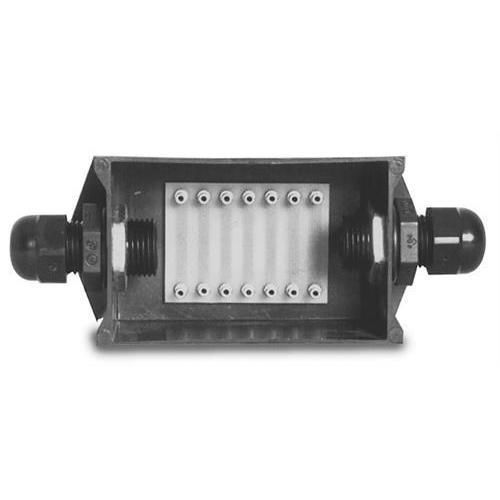

带密封盒电缆中间接头 EL214

防水塑料负荷传感器

EL214

• 用于换能器/称重传感器电缆的完整专业接续套件设计
• 防止通过电缆连接器将湿气引入称重传感器
• 套件包含：耐冲击塑料接续盒、防水电缆密封接头、线路板、PTFE 套管、预量灌封材料及完整说明书
• 焊接端子以确保可靠的电气连接

EL214T

• 可容纳比 EL214 更大直径的电缆；其他尺寸和性能特性相同
• 焊接端子

EL214 规格
尺寸 (L × W × H)：3.00 × 1.00 × 1.50 in
安装中心距：2.50 in
连接数：7
电缆直径：0.187 至 0.312 in
灌封固化时间：73 °F (23 °C) 时约两小时

EL214T 规格
尺寸 (W × H × D)：3.00 × 1.00 × 1.50 in
安装中心距：2.50 in
连接数：7
电缆直径：0.187 至 0.312 in（支持更大电缆；有用于最大 0.480 in 的部件）
灌封固化时间：环氧-聚酰胺树脂在 73 °F (23 °C) 下 2 小时固化

部件

• 15485 - 电缆接续套件，适用于 0.187 至 0.312 in 电缆
• 15486 - 电缆接续套件，适用于 0.270 至 0.480 in 电缆

技术规格

• 产品类型：EL214 与 EL214T 换能器/称重传感器电缆接续套件
• 接续盒材质：耐冲击塑料
• 包含：防水电缆密封接头、线路板、PTFE 套管、预量灌封材料、完整说明书
• 端子：焊接端子
• 安装中心距：2.50 in
• 整体尺寸：3.00 × 1.00 × 1.50 in（EL214 与 EL214T）
• 连接数：7
• 电缆直径（EL214）：0.187 至 0.312 in
• 电缆直径（EL214T）：支持更大电缆；部件可用于 0.270 至 0.480 in
• 灌封固化时间：≈2 小时于 73 °F (23 °C)；EL214T（环氧-聚酰胺）：73 °F (23 °C) 下 2 小时
• 可选部件：15485 (0.187–0.312 in)、15486 (0.270–0.480 in)
