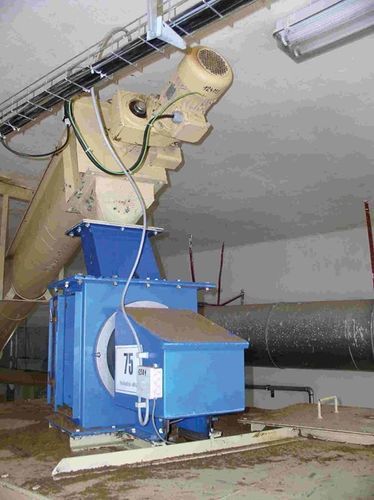

质量流量计 IFM30

用于固体法兰不锈钢

概述

• 无活动部件；传感元件安装在传感器外壳内
• 检修门设计，便于检查和维护
• 单一传感器设计覆盖所有测量范围
• 材质：碳钢（可选：SS304、SS316、食品级）
• 可选 ATEX 认证：II2D 与 II3D（21 区和 22 区）
• 完整系统由 IFM30 传感器、IFP30 感应板、IFH30 外壳及 WE302D 积分仪组成

应用

• 散装固体输送系统中的连续质量流量测量（如料斗、溜槽、气力输送）

产品描述
IFM30 冲击式流量计通过测量物料对感应板的冲击力，并将该力转换为与质量流量成比例的信号。无旋转部件的设计降低了维护需求，提高了固体物料处理场合的可靠性。配备 ATEX 认证部件时，可用于危险区域（II2D / II3D，21 区/22 区）。

系统组成

• IFM30 冲击传感器
• IFP30 感应板（300×300 mm）
• IFH30 外壳
• 流量积分器（型号 WE302D）

冲击式流量计 系统参数
材料：碳钢（可选：SS304、SS316、食品级）
法兰和膜片：橡胶
称重传感器：标准铝制；可选不锈钢或 ATEX 版本
电源：5–15 VDC（由电子装置稳定）
信号输出：100% 载荷时 2 mV/V
接线盒：ABS 塑料（型号 JBS）
尺寸（板与外壳）：300 × 300 mm
质保：一年有限质保

可用部件 / 示例

• 冲击传感器 IFM30-MD3，流量 60 m3/h
• 冲击板 IFP30-MD
• 冲击板外壳 IFH30-MD

技术规格

• 材料选项：碳钢、SS304、SS316、食品级
• 无活动部件；传感元件安装在外壳内；带检修门
• 通用传感器设计，适配多种测量范围
• 针对 21/22 区的 ATEX 选项（II2D/II3D）
• 电源要求：5–15 VDC（已稳定）
• 信号：满量程 2 mV/V
• 称重传感器：标准铝制；不锈钢/ATEX 可选
• 接线盒：ABS（型号 JBS）
• 板/外壳尺寸：300 × 300 mm
• 质保：1 年有限
