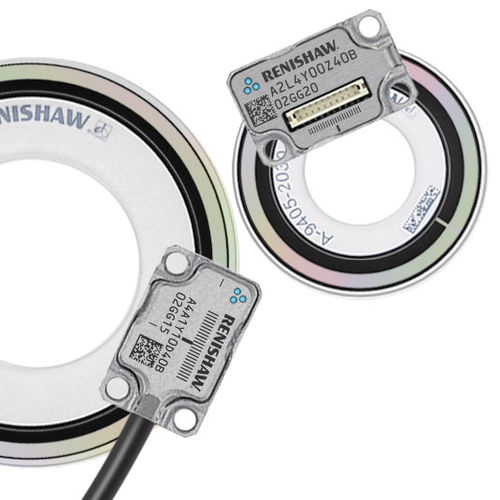

增量旋转编码器 ATOM DX™ RCDM

光学非接触式数字输出式

什么是ATOM DX？ ATOM DX光栅系列是雷尼绍体积最小的微型增量式光栅，该光栅可直接从读数头输出数字信号，并在其微型封装内集成了全部位置反馈、板载细分和光学滤波功能。 可使用可选的高级诊断工具ADTi‑100和ADT View软件获取更详细的诊断信息，完成现场诊断、查错以及在要求极为严苛的应用中帮助优化光栅安装。 ATOM DX光栅的分辨率达到2.5 nm，具有多种配置。 ATOM DX提供线缆型和顶部出线型两种型号，均可选择20 µm或40 µm栅距的栅尺。 什么是RCDM码盘？ RCDM是一种直接在盘面上刻划刻度的一体式玻璃码盘，具有单个参考零位位置和光学准直调整带。光学准直调整带可用于减少准直误差并提高安装精度。 提供20 µm或40 µm两种栅距的增量式刻线类型，有多种尺寸可选（20 µm：直径30 mm至108 mm，40 µm：直径17 mm至108 mm）。 非接触形式消除了传统封闭式光栅固有的反向间隙、扭转误差（扭变）及其他机械滞后误差。
