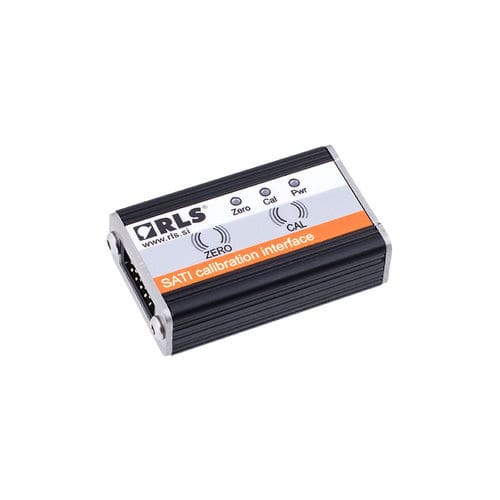

通信转换接头 SATI03

接口母端

SATI即独立式微调接口，用于在编码器安装完成后进行调零和微调。使用SATI顺利完成微调过程，可将编码器系统的绝对位置误差降至±0.2°。它仅适用于含RLS AM4096传感器IC的编码器。 特性 独立设备 需要外部电源 与编码器之间的连接：4个触点（Vdd、GND、SDA、SCL） 数字输入用于外部触发 由两个按钮或外部触发实现两个功能：传感器微调和编码器零位设定 三个LED状态指示灯 数字输出用于设备状态
