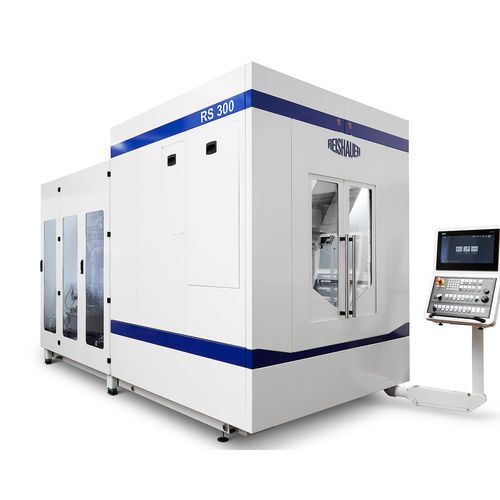

CNC数控齿轮刮削机 RS 300

角度可调整大直径零件

概述
加工外径达300 mm的淬火齿圈是 Reishauer RS 300 的核心应用。凭借可实现的齿轮质量，RS 300 亦能满足未来更严格公差的要求，在此类工况下最高精度和最低齿面粗糙度至关重要。

主要特性

• 新一代开发，具高生产率的加工工艺
• 齿圈硬加工的经济高效方法
• 适用于加工诸如碰撞关键齿轮等工件
• 可用于补偿大幅度的淬火变形
• 可灵活使用——亦适用于外齿
• 补充 Reishauer 产品系列，使变速器中所有齿轮均可进行硬加工
• 兼容 ARGUS 工艺监控

加工范围
内侧 skiving 工件直径：50 – 300 mm
外侧 skiving 工件直径：50 – 200 mm
齿数：5 – 520
模数范围：1 – 3 mm
工件长度：最大 150 mm
轴交角：最大 35°
刀具主轴转速：最大 3 600 min⁻¹
工件主轴转速：最大 3 600 min⁻¹
X、Y、Z 轴行程：400、500、350 mm
电源：400 V / 50 Hz；460 V / 60 Hz
环境温度：+15 至 +45 °C
重量：14 000 kg

硬件选项（节选）

• 零件装载系统接口
• 刀具自动换刀（HSK-F 125 接口）

技术选项（节选）

• ARGUS 监控系统
• Twist Control Skiving
• Reishauer ECO-Mode

控制系统

• Siemens SINUMERIK ONE
• Reishauer RSControl 操作软件

技术规格

• 工件直径（内侧）：50–300 mm
• 工件直径（外侧）：50–200 mm
• 齿数：5–520
• 模数范围：1–3 mm
• 最大工件长度：150 mm
• 最大轴交角：35°
• 刀具主轴转速：最大 3 600 min⁻¹
• 工件主轴转速：最大 3 600 min⁻¹
• 轴行程（X, Y, Z）：400 / 500 / 350 mm
• 电源选项：400 V / 50 Hz 或 460 V / 60 Hz
• 工作环境温度：+15 至 +45 °C
• 机器重量：14 000 kg
