带张力控制器 TT-25

数字

概述
TT-25 是一款紧凑型张力控制器，适用于转换、印刷、包装等连续网带工艺。能在工艺波动下保持稳定张力，有助于提高产品一致性并减少材料浪费与停机时间。

控制与界面

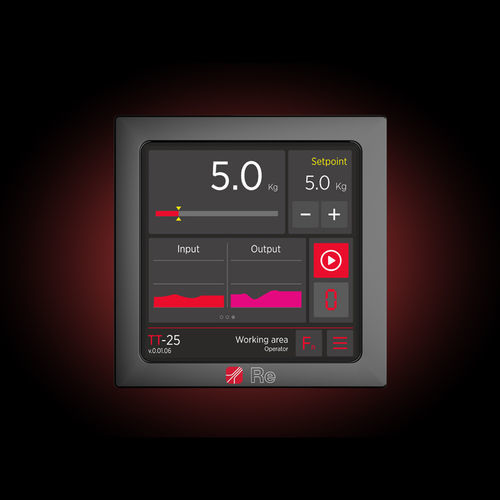

采用先进的 PID 控制算法，针对低转矩和高速工况优化，提供快速响应和高精度控制。4" 彩色触摸屏便于直观设置、实时诊断和多语言操作，简化调试与操作。

可用版本

• TT-25 L — 适用于采用称重传感器或舞动辊的放卷/收卷；可选卷径补偿。
• TT-25 XL — 支持模块化气动制动和自动接头系统；在换盘时动态管理制动力矩。
• TT-25 FPM — 内置 PWM 输出直接驱动电磁粉体制动器，无需外接功率模块。
• TT-25 MTR — 适用于电机驱动的放卷/收卷和牵引辊；集成线速参考、称重传感器反馈与卷径测量。

主要特性

• 先进的 PID 算法实现稳定且精确的张力控制。
• 1 ms 控制周期，满足高要求的快速响应。
• 在低转矩和快速加减速时仍能保持高精度。
• 4" 彩色触摸屏用于设置、监控与诊断。
• 针对制动、驱动和接头系统的专用硬件/软件版本。
• 部分型号可选 PROFINET 和 EtherCAT，用于 PLC 集成（TT-25 XL、TT-25 MTR）。

集成与 I/O
具备多路模拟和可配置输入、光隔离数字输入及可配置模拟输出，可直接连接称重传感器、舞动辊、制动器、马达及外部传感器。部分型号提供电磁制动 PWM 输出及 PROFINET/EtherCAT 可选 FieldBus 模块。

应用
适用于转换、印刷、包装及其他连续网带处理线，在需要精确张力控制的场景中可减少浪费、提升产能并改善成品质量。

技术参数

• 版本：TT-25 L、TT-25 XL、TT-25 FPM、TT-25 MTR。
• 电源：24–36 Vdc（所有版本）。
• 控制周期：1 ms。
• 称重传感器模拟输入：0÷80 mV 或 0÷50 mA。
• 模拟输入 0÷10 Vdc：3 路。
• 可配置模拟输入 0÷10 Vdc / 4÷20 mA：1 路。
• 光隔离数字输入 24 Vdc：6 路（状态控制）。
• 可配置模拟输出：1 路（PID 调节）。
• 模拟输出 0÷10 Vdc：1 路辅助输出。
• 电流型模拟输出：最多 2 路，用于电磁制动（TT-25 XL、TT-25 FPM 视版本而定）。
• 数字继电器输出 24 Vdc / 24 Vac：2 路用于报警，部分版本提供额外输出。
• FieldBus：可选 PROFINET 或 EtherCAT（TT-25 XL、TT-25 MTR）。
• 工作温度：0 ÷ 50 °C。
• 防护等级：IP20。
• 尺寸：105 x 105 x 50 mm。
