机械卡盘 ROTOGRIP

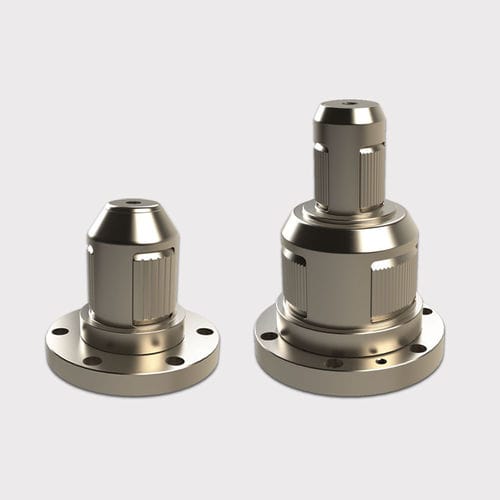

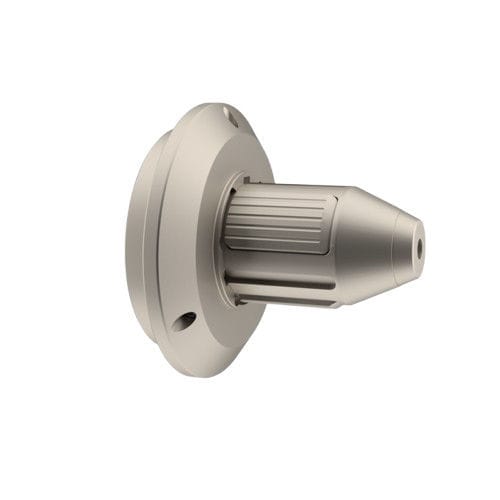

Rotogrip 扭矩激活式卷芯夹头的设计原理是利用制动力和反向卷材张力（配合制动器或电机）产生的扭矩，使扇形元件扩张，将卷芯对中，并以极高的可靠性自动锁定。即使在多尘环境或处理重型卷材时，这些系统也能提供卓越的性能。 卡盘中央的凸轮旋转时，会推动扩张元件或扇形件向卷筒芯方向移动，从而确保最佳且稳定的夹持力，使卷筒芯保持居中，并稳定生产过程。 Rotogrip 扭矩驱动式卷筒芯卡盘提供单直径和双直径两种版本，可根据具体的加工需求进行选择。 此外，还提供适用于已配备纸芯弹出系统的放卷机的法兰式版本，以及用于自动弹出纸卷的法兰式和校准弹簧版本，还有用于快速更换夹持架的模块化版本，允许在不更换凸轮的情况下使用不同直径的纸芯。 大面积接触的夹爪可提供最大夹持力，防止卷筒芯受损，从而可在不影响加工质量的前提下重复使用。夹爪段提供三种表面处理：光滑、带沟槽或硬质合金，以满足各种加工和材料需求。 Rotogrip 卡盘的直径范围为 3″ 至 12″，可承受高达 110,000 N 的载荷和高达 16,000 Nm 的扭矩。 为适配任何新旧放卷机，其法兰安装方式、对中装置及闭合鼻部长度均可定制，提供一种能适应任何操作要求的灵活解决方案。
