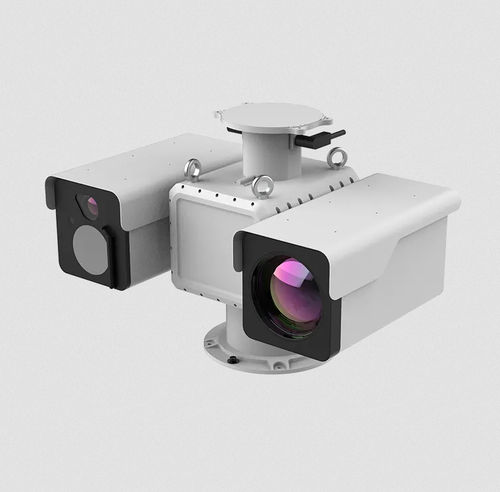

自动定位系统 PM6

摄像机式带控制器

产品概述
PM6 系列多光谱定位系统采用上/下负载同轴集成设计，提供热成像与可见光的多光谱成像能力。系统为附加检测模块提供安装基座，并在重检时简化坐标转换，提升检测精度与运行效率。架构从多维协同向全数据融合演进，适用于复杂安防场景的稳健监测。

主要特点

• 红外探测器选项：非制冷 VOx 探测器和高性能 MWIR 制冷（T2SL）探测器，配合先进红外图像算法，实现远距离清晰成像。
• 双谱成像：热成像通道最高 640×512；可见光通道最高 4MP（2688×1520）。
• 远程光学：非制冷热镜头 25–225 mm（连续变焦），制冷选项 30–660 mm；可见光光学模块焦距可达 15–775 mm。
• 智能视频分析（VCA）：区域入侵、越界线、人员/车辆/船舶/火点识别、越线检测、出入事件。
• 同轴体系：集成检测平台，简化标定，提高搜寻/跟踪精度与效率。
• 平台集成：支持 ONVIF 及其它标准协议；提供 SDK 供二次开发。

应用

• 海岸与港口安防
• 森林火情监测
• 城市高空观测
• 关键基础设施、油气田、矿区的周界安防

技术规格

• 热成像模块 — 探测器类型：非制冷 VOx 红外探测器或 T2SL 制冷红外探测器。
• 光谱范围：8 ~ 14 μm（长波）与 3.4 ~ 5.0 μm（中波）。
• NETD：≤40 mK @ F1.0（非制冷），≤20 mK @ F4.0（制冷）。
• 热成像分辨率：640 × 512。
• 像素间距：12 μm 或 15 μm。
• 热焦距（可选）：25–225 mm（非制冷）与 30–660 mm（制冷）。
• 光学模块（可见光） — 传感器：1/1.8" 4MP CMOS；分辨率：2688 × 1520；焦距：15–775 mm；对焦模式：自动 / 手动 / 单次自动。
• 云台（PTZ） — 水平：360° 连续，速度 0.1°–100°/s；俯仰：-90° 至 90°，速度 0.01°–100°/s。
• 顶部承载能力：35 kg。
• 陀螺稳定：支持图像稳定。
• 扫描模式：预置位 / 巡航 / 模式 / 线性扫描。
• 智能功能 — 智能检测：越界、越线、区域入侵等 IVA 功能。
• 同轴自动构图：支持。
• 智能录像：报警触发录像与网络断开触发录像，恢复后自动续传。
• 故障检测：网络断连、IP 冲突、SD 卡错误、非法访问、烧录告警、异常检测等告警。
• 告警联动：录像 / 抓图 / 告警输出 / 邮件 / PTZ 联动 / 声光告警。
• 系统接口 — 电源：DC 48V ±15%。
• 通信：1 × RJ45 10M/100M 自适应以太网口；1 路 RS485。
• 存储接口：Micro SD 卡（最大 1 TB）。
• 通用 — 工作环境：-40°C 至 +70°C；湿度 < 90% RH。
• 防护与浪涌：IP66；TVS 6000V；防雷击、浪涌与尖峰保护。
• 功耗：最大 500 W。
• 尺寸（mm）：826 × 571 × 606。
• 重量：85 kg。
• 距离性能（示例） — 人（1.8 × 0.5 m）：2,300 m / 5,500 m；车辆（1.4 × 4.0 m）：5,300 m / 12,000 m；舰船（10 × 5 m）：9,400 m / 22,000 m；低空目标（0.35 × 0.35 m）：2,500 m / 5,000 m。
