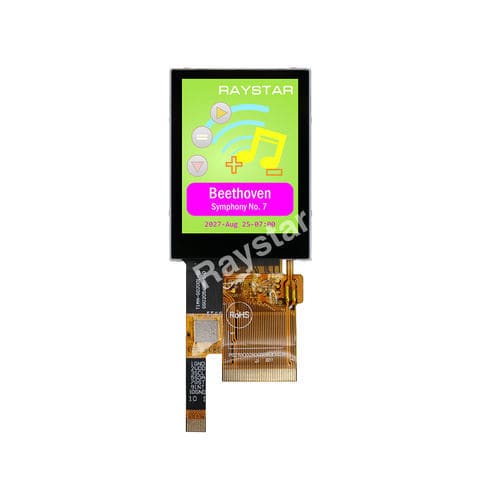

LCD/TFT显示模块 RFJ02000B-AYW-DNG1

IPSLED式电容触摸屏式

顯示器模組搭配投射電容式觸控面板， 模組尺寸為38.8x52.3 mm； 有效區域(AA) 30.6x40.8 mm，顯示器解析度為240x320像素、長寬比3:4。PCAP 觸控面板使用 GT911 IC 並支援I2C介面和1點觸控。 模組採用目前市場上流行技術之一 IPS 面板，具有廣視角分別為上:80度 / 下:80度 / 左:80度 / 右:80度。 這款 2吋 TFT LCD 顯示器模組使用 ST7789VI 驅動IC，可支援 MCU 和 SPI介面。 模組提供 400 cd/m2 亮度和 800:1 對比度(Typical值)。 類比電源電壓範圍為 2.4V~3.6V(Typical值為 3.3V)。 模組工作溫度範圍從-20~+70℃，儲存溫度範圍從-30~+80℃。 模組尺寸 - 38.8(W) × 52.3(H) × 3.8(D) - mm 可視區域 (VA) - 31.60 × 41.80 - mm 有效區域 (AA) - 30.60 × 40.80 - mm 點(像素)間距 - 0.1275 × 0.1275 - mm LCD 類型 - TFT全透 - 視角 - 80/80/80/80 (IPS) - 長寬比 - 3:4 - 背光類型 - LED, 白色 - 控制板 - 無 - TFT 驅動IC - ST7789VI 或相容IC - 介面 - MCU / SPI - PCAP FW 版本 - V92 - PCAP IC - GT911 或相容IC - PCAP介面 - I2C - PCAP 解析度 - 240 * 320 - 支援指數 - 1 - 指 觸控面板 - 投射電容式觸控面板(PCAP) - 表面 - 亮面 - 亮度 - 400 - cd/㎡ 鐵框螺絲孔 - 無 - 工作溫度 - -20~+70 - °C 儲存溫度 - -30~+80
