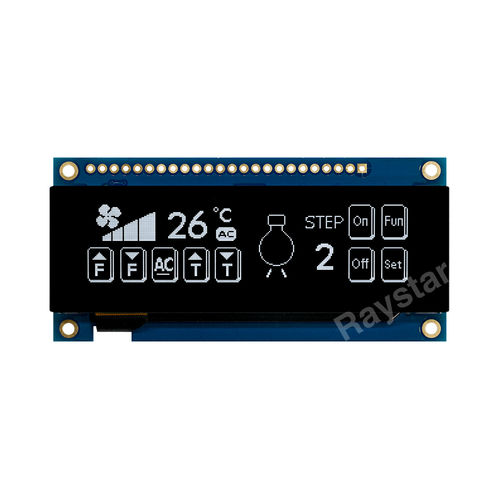

彩色显示模块 REN025664A-CTP

图像触摸屏OLED

REN025664A-CTP是解析度256x64 dots COF 繪圖型電容觸控OLED顯示器模組，模組尺寸為 85.0×39.8 mm;有效區域為69.1×17.26 mm (對角線2.8吋)。 電容式觸摸屏使用FT6336U IC，支援1點觸碰，OLED顯示器上設計PCB適合使用者使用導線連接，可以節省使用者自行開發PCB 時間。此外，鐵框上有四個螺絲孔方便固定應用產品。 此OLED模組內建SSD1322 IC，支援8-bit 8080 / 6800、4線/ 3線SPI介面。此款OLED具有10,000：1的高對比度，畫面更清晰使視覺性能在傳統顯示器中脫穎而出。邏輯電源電壓範圍為2.8V-3.3V，典型值為3V。模組工作溫度範圍為 -20℃至+70℃；儲存溫度範圍為 -30℃至+80℃。 我們提供了白色、黃色、綠色等三種OLED發光顏色，可支援灰階。 REN025664A-CTP 非常適合智能家電、醫療設備、儀表板等應用。 結構 - COF + FR + PCB - 對角線尺寸 - 2.8 - 吋 點陣/解析度 - 256 × 64 - dots 模組尺寸 - 85.0 × 39.8 × 7.83 - mm 可視區域 (VA) - 71.1 × 19.26 - mm 有效區域 (AA) - 69.1 × 17.26 - mm 點(像素)大小 - 0.248 × 0.248 - mm 點(像素)間距 - 0.27 × 0.27 - mm 發光色 - OLED, 白色 / 黃色 / 綠色 - 支援灰階 - 有 - 顯示模式 - 被動矩陣 (Passive Matrix) - IC - SSD1322 (COF) - 介面 - 6800,8080,SPI - PCAP IC - FT6336U - PCAP介面 - I2C - 支援指數 - 1 - 指 觸控面板 - CTP 電容式觸控面板 - 表面 - 亮面 - 電源電壓 - 3V - 驅動方式(Duty) - 1/64 Duty - 工作溫度 - -20~+70 - °C 儲存溫度 - -30~+80 - °C 類型 - 繪圖型OLED顯示器,觸控OLED顯示器, 支援灰階OLED
