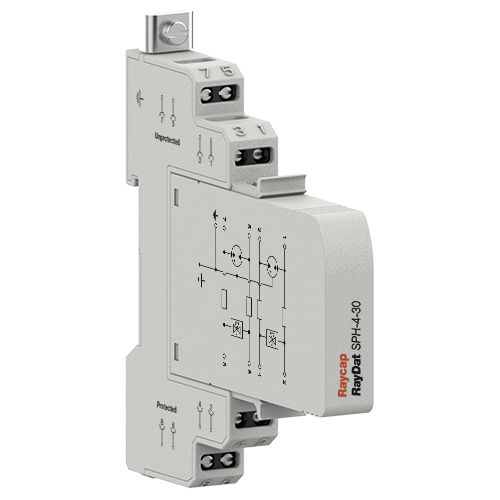

通信和数据传输线避雷器 RayDat SPH-2 / SPH-4

模块化排气式DIN导轨

IEC/EN 类别：D1/C1/C2/C3 保护模式：纵向、横向 粗保护3 端子 GDT 浪涌放电额定值：In：10 kA，Imax：20 kA，Iimp：2.5kA（SPH-4 为 5 kA） 串联负载电流：1 A，（SPH-4 为 10 A） 外壳DIN 43880 2/3 TE，DIN 导轨安装 端子绞合至 4 mm2 外壳：模块化设计模块化设计 合规性：IEC/EN 61643-21；UL 497B 第 4 版IEC/EN 61643-21；UL 497B 第 4 版 RayDAT SPH-2 系列浪涌保护器专为保护单对回路而开发，该回路可以不接地连接到数据、信号和通信电路上。RayDAT SPH-4 系列浪涌保护装置用于保护数据、信号和通信线路中可能不接地的两对回路。它适用于经常出现高地电位升高的应用场合，如靠近电气铁路的地方。电路拓扑结构包括一个多级保护器，提供共模（纵向）和差模（横向）保护。粗保护由三端气体放电管提供，细保护则由高速硅雪崩二极管或金属氧化物变阻器级提供。要注意确保这两级之间的协调，避免出现电压或浪涌电流盲点。 浪涌电流盲点。此外，还提供了热保护，以减少意外发生市电侵入故障时热失控的危险。提供共模（纵向）和差模（横向）保护。如果将模块从底座中拔出，连接线仍可启用。
