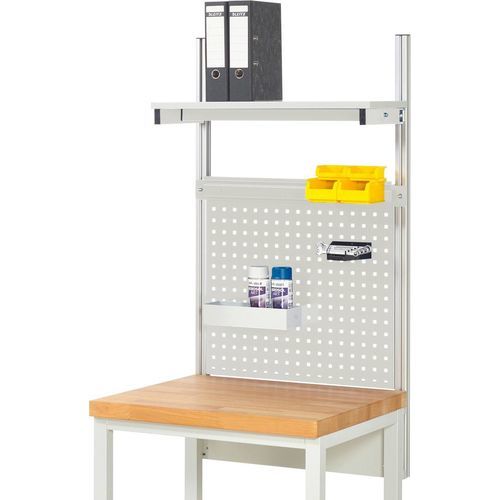

铝制建筑型材 EE-BW-KS-01-0750.12

正方形安装方式挤压

产品概述

• 安装套件（横梁）安装在工作台面下方的系统底架后方。2 根系统支柱（铝型材 40 x 40 mm）通过槽螺母固定到安装套件（可调高度），并沿工作台后方向上延伸，使工作台面深度完全可用（无需在台面上固定）。
• 两根系统支柱分别安装在左右外侧，形成一个系统宽度为 750 mm 的系统单元。有效高度：1130 mm（从工作台面上表面起算）。
• 适用：Jerry 和 Tom 工作台、900 系列工作台、8000 系列工作台、7000 系列工作台、8000 系列移动工作台、8000 系列底盘工作台、7000 系列抽屉柜、7000 系列装配车、电动升降工作台 adlatus 300 和 600 系列。
• 安装于：系统底架。
• 可安装：附加组件（系统配件）。

组件

• 1 x 安装套件（横梁）含 2 根系统支柱（形成系统宽度 1 x 750 mm）。
• 1 x 穿孔板 B665 x H650 mm。
• 四方孔系统穿孔（孔 10 x 10 mm，孔心间距 38 mm），用于安装穿孔板配件。
• 1 x 搁板 B750 x T300 mm；三聚氰胺树脂涂层板。
• 1 x 固定导轨 B665 mm，用于安装物料箱（物料箱后侧需有开放式挂边）和/或电源排。
• 附加组件在系统支柱内的安装高度可调。

技术参数
宽度：750 mm
面载静载：100 kg
高度（从工作台面上表面起的有效高度）：1130 mm
深度：350 mm

特性 / 规格

• EAN：4040376478320
• 货号：EE-BW-KS-01-0750.12
• 名称 / 型号：Komplettset 01
• 品牌：RAU
• 系统宽度（标准配置）：750 mm
• 有效高度：1130 mm（从工作台面上表面起算）
• 深度：350 mm
• 面载 / 静载：100 kg
• 系统支柱材料：铝型材 40 x 40 mm，四面带型槽
• 穿孔板尺寸：B665 x H650 mm，四方穿孔（10 x 10 mm，中心距 38 mm）
• 包含搁板：搁板 B750 x T300 mm（三聚氰胺树脂涂层）
• 通过固定导轨 B665 mm 可安装物料箱 / 电源排
