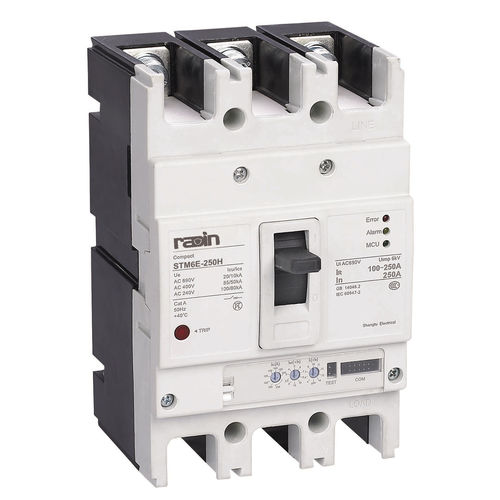

热量断路器 STM6E series

接地故障过载电流交流

产品概述 STM6E 和 STM6EL 系列电子断路器适用于交流 50Hz 的低压电力系统，额定工作电压最高可达 1000V，额定工作电流为 16A 至 800A。 特点 断路器可配备欠压脱扣器、分励脱扣器、辅助触头、报警触头、电动操作机构、旋转操作手柄等附件。 ◆ 断路器具有过载长延时、短路短延时和短路瞬时保护功能，用户可设置所需的保护特性（用户只需操作拨码开关即可进行保护功能参数的设置）。 断路器具有接地故障和热模拟保护功能、预报警指示过流指示、负载电流指示、数字电流分析技术，可实现更高级别的保护。 ◆STM6EL 系列断路器具有剩余电流保护功能。 跳闸测试端口（TEST）： ◆STM6EL 系列断路器具有剩余电流保护功能。 1 跳闸测试输入 DC12V(+) 2 跳闸测试输入 DC12V(-) 面板调节旋钮依次如下：IR(A) Isd(x IR) Ii(x IR) IR：过载长延时跳闸设定电流；Isd： 短路短延时跳闸整定电流； Ii：短路瞬时跳闸整定电流； 其余参数出厂默认设置或通过远程通信设置，如下所示： tR：过载长延时设定时间，出厂默认值：60s； tsd：短路短延时设置时间，出厂默认值：0.1s； ◆Ip：过载预报警设置电流，出厂默认值：0.85*IR；
