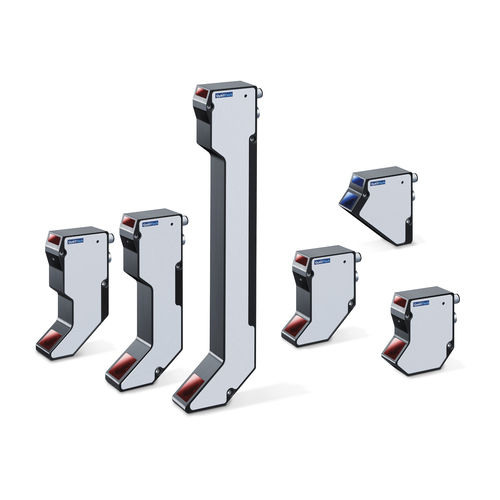

5-7轴扫描仪 Q4 series
用于焊接检测尺寸测量用于OEM

5-7轴扫描仪
5-7轴扫描仪
5-7轴扫描仪
5-7轴扫描仪
5-7轴扫描仪
5-7轴扫描仪
添加到我的收藏夹
添加到产品对比表


产品规格型号

轴数
5-7 轴
应用
用于焊接检测, 尺寸测量, 用于OEM, 气隙, 形状测量, 用于测量食品量, 用于表面检测, 用于自动化检测体积, 轮廓, 用于检测, 质量控制, 用于边缘, 用于生产线, 包装机用, 用于恶劣环境, 用于机器人
所用技术
激光三角测量, 光学
配置
紧凑型, 固定式, 在线
其他特性
高解析度, 高精度, 蓝色激光二极管, 自由形态, 集成电子式, 非接触式
长度

最少: 84 mm
(3 in)

最多: 1,155 mm
(45 in)

宽度

32 mm
(1 in)

阅读距离

最少: 5 mm
(0 in)

最多: 1,000 mm
(39 in)

产品介绍

Q4 用于自动化和工业领域在线检测的 激光扫描仪 QuellTech 激光扫描仪利用三角测量原理检测表面二维剖面。 通过特定的光学组件,点形激光束被扩展成一条线,并投影到感兴趣的物体上。 反射激光线的漫射光由物体以一定的角度捕获,然后定向到二维接收器芯片。 • X 测量范围从 5 到 1200 毫米,Z 测量范围(高度)从 6 到 1000 毫米 • 激光波长蓝色 405/450 nm,红色 650 nm 进一步属性 • 分辨率 0,8 µm(数值分辨率) • 针对二次光的高稳定性 • 用于多扫描仪应用的主从配置 • 外形尺寸小(名片封面) • 通过以太网传输数据 • 使用发光材料进行高温应用的空气/水冷却 • 恶劣环境防护眼镜 • HTL 信号编码器输入 • 用于极薄激光线的光学元件 • 机器视觉软件用于复杂例程,无需编程 QuellTech Q4 激光扫描仪在线应用的一些例子 -塑料模具部件检测(AC 控制器) -钢锭测量 • 胶珠检测 • 焊缝 跟踪 • 焊缝 检测 • 焊缝检测 • 焊缝检测 • 测量间隙和冲洗度
