可视化软件

安全监控数据采集和分析

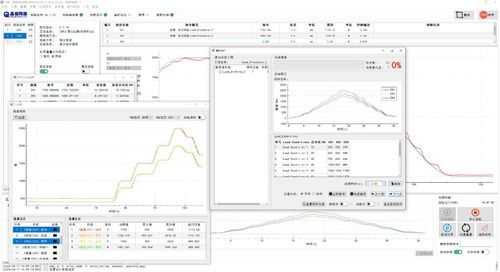

品创灵动协调加载控制器的上位机软件可实现伺服加载控制系统的监控管理工程化管理基于配置文件运行实现不同项目的快速适配。上位机软件主要包含资源配置和试验控制两大部分。<br><br> 加载软件简单易用典型使用步骤如下<br><br>建立工程<br>控制通道配置<br>系统设置选择测试类型及其他系统设置项<br>传感器标定<br>载荷谱配置<br>安全设定设置每通道各类门限<br>每通道控制参数调节<br>运行加载测试。<br>试验资源配置<br> 试验资源配置界面主要实现对作动器、传感器、控制器的资源配置管理拖拽式操作配置试验资源选择使用的作动器、传感器和控制通道以及对载荷谱等进行编辑管理。<br> <br><br>传感器标定<br><br> 系统提供独立的传感器标定用于对系统中的所有传感器系数进行标定使用最小二乘法等方法对照标准信号测多点进行标定计算存储标定系数。实现传感器的数据标定、传感器数据的设定更新。<br><br>载荷谱编辑<br><br> 提供试验谱编辑功能用户可根据试验需要编辑各类复合要求的试验谱程序控制设备自动完成试验。 试验谱编辑功能可生成各类复杂试验谱实现试验过程的自动化控制尤其适用于具有挑战性的试验和复杂的试验。<br><br>安全配置<br><br> 试验系统保护能力完善试验力、位移超极限保护、试件断裂保护、试验参数超设定保护等。每个加载通道具备多重保护功能如极限载荷保护、跟随误差极限保护、位移极限保护、双桥传感器差值极限保护、断电保护等所有门限值均可由上位机软件设置。<br><br>踏步配置<br><br> 可设置各通道的静踏步、动踏步参数包括触发时间、超时时间、最小踏步速度等<br><br>加载软件的其他功能<br><br>外部数据交联接口灵动加载软件支持通过反射内存、UDP通讯和BNC模拟量输入输出进行外部数据交联软件支持通过UDP通讯进行外部远程控制<br>实时在线频响分析软件支持加载中的在线频响分析在正弦加载过程中点击“频响分析”按钮软件将自动计算频率特性并将分析结果显示在状态通知栏<br>误差带显示支持按照设定的百分比显示误差带<br>载荷谱工况系统具有载荷谱工况导入导出功能实现对多个通道的载荷谱进行批量的保存和使用方便不同试验工况切换时的载荷谱一键批量切换设置。载入时可以设置使用百分比<br>协调加载自动补偿包括动/静踏步、峰谷值补偿、相位补偿等<br>增益规划可随测试状态(位置、速度等)不同而自动切换调节闭环增益以提供最佳控制<br>数据分段存储支持数据分段存储根据设置的分钟数和文件大小进行分段另存<br>传感器健康监测软件支持查看传感器健康监测状态包括传感器激励状态、断线检测、载荷旁路监测等当发生异常时触发保护<br>反射内存协议配置实现对外部仿真系统、测控系统等反射内存交联协议的设置。可定义指令与反馈数据的地址偏移量、数据类型与格式支持拖拽添加排序、预览、数据测试。<br> <br>静力/疲劳/耐久加载模块<br> 系统支持静力/疲劳/耐久多通道协调加载。试验界面包含通道数据表、浮动曲线窗口、波形图表、载荷谱预览、柱状图表、过程控制、进度条等。配置界面以表格形式对各加载通道进行快速配置并支持预览。<br><br><br>数据后处理模块<br> 试验数据通用后处理软件实现TDMS、Excel、TXT等格式试验数据的回看、计算分析等后处理。软件界面友好美观布局合理操作方便对品创灵动加载系统等各类测试系统生成的数据文件具有较强的通用性便于测试人员对试验数据进行回看分析。<br><br>通用性支持主流试验数据文件的回看<br>拖拽打开支持用鼠标拖拽文件直接打开快捷高效<br>功能丰富满足绝大多数的试验数据回看和分析场景<br>界面大小自适应界面窗口可根据屏幕分辨率自动进行调整<br>多实例运行软件支持多实例运行方便同时打开多个试验数据进行对比分析<br>支持阶跃、频响等动态分析<br>数据导出数据可导出为TDMS、Excel、TXT等常见格式。<br> <br>
