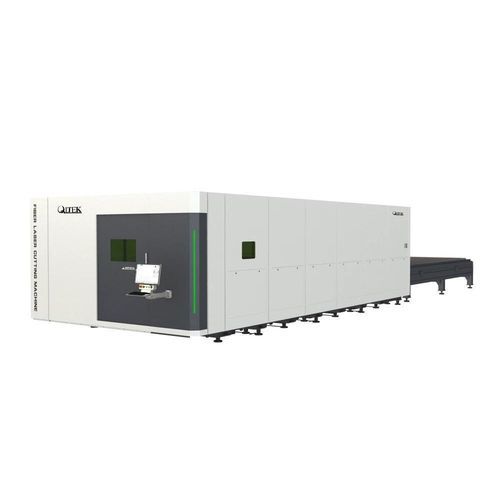

光纤激光切割机 GI series用于金属金属薄板PLC控制
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 光纤激光
- 加工材料
- 用于金属
- 切割产品
- 金属薄板
- 操控类型
- PLC控制
- 构造特性
- 大尺寸
- 其他特性
- 自动, 高精度, 高速, 高效率, 大功率, 用于重型作业, 水冷式, 自动对焦系统
- X轴
最多: 12,200 mm
(480.31 in)最少: 3,100 mm
(122.05 in)- Y轴
最多: 2,600 mm
(102.36 in)最少: 1,570 mm
(61.81 in)- Z轴
最多: 380 mm
(15 in)最少: 280 mm
(11 in)- 切割速度
140 m/min, 200 m/min
- 激光功率
最多: 40,000 W
最少: 3,000 W
- 重复精度
0.03 mm
(0.0012 in)- 加速度
最多: 24.52 m/s²
(80.45 ft/s²)最少: 14.71 m/s²
(48.26 ft/s²)- 整体长度
最多: 12,000 mm
(472 in)最少: 3,048 mm
(120 in)- 整体宽度
最多: 2,580 mm
(102 in)最少: 1,524 mm
(60 in)
产品介绍
Présentation
QLTEK GI系列超高速光纖雷射切割機，為製造業與自動化生產線設計的工業級解決方案。具備3kW–40kW功率範圍，高速與高穩定性，能提供高切割效率並降低單件成本，適合作為高效、可靠的生產選擇。
Caractéristiques principales
Pourquoi choisir la série GI
Comparaison vs. 傳統沖壓/下料解決方案
根據廠方說明，與傳統沖壓下料方式相比，GI超高速光纖雷射切割可提高切割效率約50%，並可將位成本降低約35%。
Tableau de comparaison (extrait)
特徵 | 我們的機器 | 傳統解決方案
切割穩定性 | 高，適合長行程 | 可能有差異
斜角切割 | 支撐 | 有限或可選
流程數位化 | 全面自動化 | 基本功能
機器結構 | 重型、剛性材料 | 標準結構
人工操作 | 直覺且符合人體工程 | 更需人力密集操作
Tableau des modèles (GI series)
型號 | 功率 | 切割面積 (長 x 寬) | X 行程 | Y 行程 | Z 行程 | X/Y 定位精度 | X/Y 最大進給速度 | X/Y 最大加速度
GI3015 | 3kW-20kW | 3048 mm x 1524 mm | 3100 mm | 1570 mm | 280 mm | ±0.03 mm/m | 140 m/min | 2.5 g
GI4020 | 3kW-20kW | 4100 mm x 2080 mm | 4100 mm | 2130 mm | 280 mm | ±0.03 mm/m | 140 m/min | 2.5 g
GI6025 | 3kW-20kW | 6150 mm x 2580 mm | 6200 mm | 2600 mm | 350 mm | ±0.03 mm/m | 140 m/min | 2.5 g
GI8025 | 12kW-40kW | 8000 mm x 2500 mm | 8100 mm | 2600 mm | 380 mm | ±0.03 mm/m | 200 m/min | 1.8 g
GI12025 | 12kW-40kW | 12000 mm x 2500 mm | 12200 mm | 2600 mm | 380 mm | ±0.03 mm/m | 200 m/min | 1.5 g
Autres composants et points forts
Caractéristiques / spécifications techniques
QLTEK GI系列超高速光纖雷射切割機，為製造業與自動化生產線設計的工業級解決方案。具備3kW–40kW功率範圍，高速與高穩定性，能提供高切割效率並降低單件成本，適合作為高效、可靠的生產選擇。
Caractéristiques principales
- 系列：GI series
- 功率範圍：3kW - 40kW
- 高切割速度與高功率，適用大幅面與長料加工
- 高精度定位與穩定性，適合自動化生產
- 智慧化控制整合、生產監控與流程互聯
Pourquoi choisir la série GI
- 超高速：專為提高切割產能而設計
- 高精度：定位與切割品質穩定
- 高品質製造：整體機台結構與零組件品質要求高
- 高安全性：設計考量運行與維護安全
- 智慧化：整合自動化與監控功能，利於生產管理
Comparaison vs. 傳統沖壓/下料解決方案
根據廠方說明，與傳統沖壓下料方式相比，GI超高速光纖雷射切割可提高切割效率約50%，並可將位成本降低約35%。
Tableau de comparaison (extrait)
特徵 | 我們的機器 | 傳統解決方案
切割穩定性 | 高，適合長行程 | 可能有差異
斜角切割 | 支撐 | 有限或可選
流程數位化 | 全面自動化 | 基本功能
機器結構 | 重型、剛性材料 | 標準結構
人工操作 | 直覺且符合人體工程 | 更需人力密集操作
Tableau des modèles (GI series)
型號 | 功率 | 切割面積 (長 x 寬) | X 行程 | Y 行程 | Z 行程 | X/Y 定位精度 | X/Y 最大進給速度 | X/Y 最大加速度
GI3015 | 3kW-20kW | 3048 mm x 1524 mm | 3100 mm | 1570 mm | 280 mm | ±0.03 mm/m | 140 m/min | 2.5 g
GI4020 | 3kW-20kW | 4100 mm x 2080 mm | 4100 mm | 2130 mm | 280 mm | ±0.03 mm/m | 140 m/min | 2.5 g
GI6025 | 3kW-20kW | 6150 mm x 2580 mm | 6200 mm | 2600 mm | 350 mm | ±0.03 mm/m | 140 m/min | 2.5 g
GI8025 | 12kW-40kW | 8000 mm x 2500 mm | 8100 mm | 2600 mm | 380 mm | ±0.03 mm/m | 200 m/min | 1.8 g
GI12025 | 12kW-40kW | 12000 mm x 2500 mm | 12200 mm | 2600 mm | 380 mm | ±0.03 mm/m | 200 m/min | 1.5 g
Autres composants et points forts
- 高強度鋁合金樑或重型焊接床身結構，提升剛性與穩定性
- 整體焊接結構與應力釋放，主床身與機台結構剛性高
- 自動潤滑系統與智能整合，降低維護複雜度
- 雙面分隔式除塵設計，改善切割煙塵控制
- 自適應組合支撐腳設計，減少運行中的偏移與振動，提升高速運行穩定性
- 自動對焦雷射切割頭，多層吸尘/防護設計、降低使用成本
- 採用 Beckhoff 類高階控制系統，支援流程自動化與生產排程互聯
Caractéristiques / spécifications techniques
- Puissance laser disponible : 3 kW à 40 kW
- Plages de surface de coupe : longueur 3048–12000 mm, largeur 1524–2580 mm selon modèle
- Vitesse X/Y : jusqu'à 140–200 m/min (selon modèle)
- Accélération X/Y : jusqu'à 2.5 g (selon modèle)
- Précision de positionnement X/Y : ±0.03 mm/m
- Course Z typique : 280–380 mm selon modèle
- Tête de coupe : autofocus laser cutting head (conception optique améliorée, >90% refroiding surface coverage selon fabricant)
- Contrôle : système de contrôle Beckhoff (contrôle et intégration de processus)
- Conception mécanique : poutre en alliage haute résistance, structure soudée intégrale
- Systèmes auxiliaires : lubrification automatique, double-face dust removal, systèmes anti-collision multicouches
