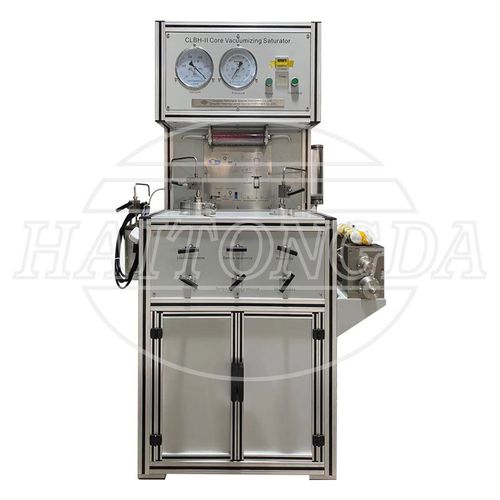

该岩心抽真空饱和仪增设了加压系统,使岩心在饱和液中充分饱和,为测量岩心的其他参数做好准备。其工作原理是,首先用真空泵对样品储存釜的空腔、岩心的孔隙和饱和液体进行抽真空,实现真空状态,然后让抽真空后的饱和液体进入样品储存釜,加压并保持压力,使岩心在高压的作用下充分饱和。其特点是结构紧凑、工作压力高、操作简单。
1) 岩心室
尺寸Ø 100 × 120 毫米;
工作压力:≤ 40 兆帕
2) 活塞容器
容积:500 毫升;
工作压力:≤ 40 兆帕
3) 真空范围:- 0.1 ~ 0 MPa;
4) 工作电压:220 V,50 Hz。
---
