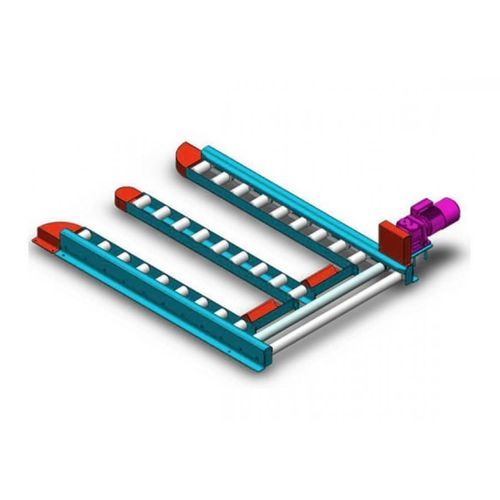

滚筒输送机

链条卧式L形

辊筒：60 单侧双链轮镀锌辊筒，管材为精密轧制焊管。单侧双链轮为 08b-14t，辊筒两端的轴承为免维护深沟球轴承。 机身：机架由冷弯型钢制成。机架通过膨胀螺栓与地面固定。 导轨：由 4 毫米冷弯型钢制成，用螺栓固定在机架上。 传动链：符合 GB1243 标准（08b-1 精密滚子链）。 驱动装置：减速电机安装在机架侧面的支架上。它包括一个带驱动链轮的底座电机。链条连接电机链轮和两个相邻的滚子链轮，然后滚子链轮通过闭环链条依次连接其他驱动滚子。 保护罩：滚子链传动和电机链传动部分有封闭的保护罩。 辅助装置：光电支架。 表面喷涂：用钢丝刷和砂纸对机架、支撑脚和光电支架安装板等部位进行除锈，并用酸洗去除油脂。磷化后，表面喷涂环氧粉末并烘烤。树脂厚度在 60 米-90 米之间的紧固件。 - 双链辊（08 b - 14 z） Φ 60 x 2 mm - 双面板导轨 - 框架钢材 125×70×5 毫米 - 滚筒间距 152.4 毫米 - R 系列侧装电机 长度（mm） 750 ≤ L ≤ 3000 高度（毫米） H(min)≥80 内宽 B (mm) 620 ≤ B ≤ 1620 电机功率 P（千瓦） 0.37～0.75 机器负载（公斤） 最大 ≤1500 千克
