直流电源 PPS

信号前置放大器

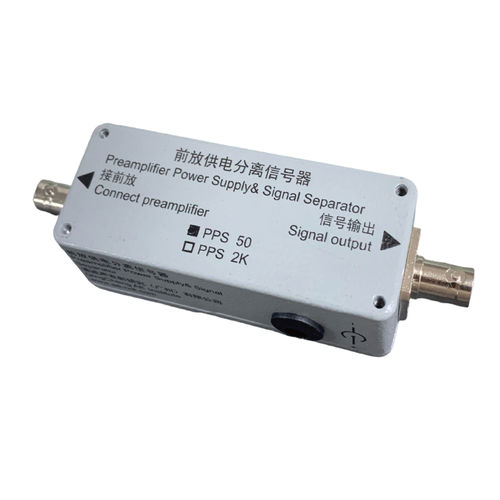

PPS 是前置放大器的电源和信号分离器。当您选择的数据采集卡无法为前置放大器供电，也没有电源适配器可以连接到前置放大器时，就需要连接 PPS 和电源适配器为前置放大器供电，以确保前置放大器的正常使用和信号分离。 例如，大多数非 AE 采集系统（如示波器或 NI DAQ）不为模拟输入提供电压电源。因此，如果您正在使用这些 DAQ 或仪器，而且您的传感器带有内置前置放大器或 PAV，则有必要在 DAQ 之前添加 PPS。连接示意图如下。 PPS 有两种类型，分别是 PPS50 和 PPS2000。两者的区别在于 PPS 的输出阻抗。请根据数据采集器或示波器的输入阻抗选择 PPS 类型。如果终端仪器的输入阻抗较低，则选择 PPS50。如果输入阻抗很高，则选择 PPS2000。
