视频显宏镜 Qeye 800

产品简介

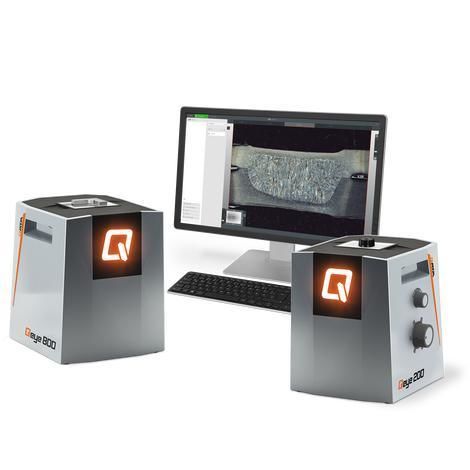

Qeye 200 与 Qeye 800 系列为逆置宏观光学分析系统，可对宏观切片中的焊缝、焊点及元件进行高分辨率成像与精确测量。Qeye 200 针对高要求的激光焊接分析（研发、电子、汽车）进行优化，Qeye 800 适用于量产与材料检测，确保评估的可重复性。两款系统均配备 Intelligent Area Illumination (IAI) 与 Qpix Control2 软件，支持标准化报告（例如 DIN EN ISO 5817）。

产品视频
提供 Qeye 800 介绍视频，展示系统概览、IAI 模式及基本操作（产品演示）。

面向宏观切片分析的紧凑精密设计

• 宏观切片焊缝的成像与几何测量
• 汽车与电子领域的激光焊接检验
• 精密工程中焊点与敏感组件的评估
• 生产环境中的在线与离线过程监控
• 用于接合工艺开发的研发支持

Qeye 200 / Qeye 800 主要光学特性

• 12 兆像素相机系统（4K Ultra HD）
• 分档变倍：0.63x – 1x – 1.6x – 2.5x – 4x
• 视场预设：约 23.7 x 17.8 mm 至 3.7 x 2.8 mm
• 集成自动亮度控制并支持手动微调
• 带五档预设的手轮，便于精确放大调整

应用领域

• 符合标准的宏观焊缝检测与评估
• 激光焊接质量控制（汽车、电子）
• 表面缺陷检测及 PCB/元件评估
• 实验室材料测试：穿透深度、焊缝形状、缺陷分析
• 生产质保、过程监控及接合技术研发

创新操作 — 关键优势

• IAI（Intelligent Area Illumination）：分析区 LED 照明，提供四种可切换、可调光的照明模式以减少反光
• 可编程电容式触控按键（支持戴手套操作），快速执行变倍、照明、开始分析等功能
• 可编程触控面板，支持五个可移动功能以优化工作流
• 工业级设计，玻璃样品载台易于更换，结构防尘
• 通过 Qpix Control2 集成光学分析与硬度测试，实现统一报告、实时图像与 3D Smartview

测量与报告能力

• 丰富的测量工具：长度、角度、圆、多边形用于面积与周长计算
• 模板模式：参考图像与预定义检测元素，实现可重复检测
• 吸附式测量线与连结测量，用于复杂几何体的精确测量
• 符合标准的测试报告（例如 DIN EN ISO 5817），包含评估组与完整文档

配件与工具（部分）

• 玻璃样品载台 95 x 75 x 2 mm（铝硅酸盐玻璃）— 提供成套选项
• Qeye Cover 遮光罩，用于消除杂散光与反射（标配）
• 物体测微器 50 mm，分辨率 0.1 mm — 可选校准证书
• 清洁用品：推荐使用微纤维布与专用玻璃清洗剂维护样品

技术规格

• 视场：23.7 x 17.8 mm – 3.7 x 2.8 mm（0.933 x 0.7" – 0.146 x 0.11"）
• 变倍级别：0.63x – 1x – 1.6x – 2.5x – 4x
• 相机：4K Ultra HD，12 兆像素，USB 3.0
• 照明：IAI LED 单元（Intelligent Area Illumination）
• 软件：Qpix Control2
• 工作：外部 PC（Windows 11 64-bit）
• 玻璃载台尺寸（长 x 宽 x 高）：95 x 75 x 2 mm
• 最大样品重量：5 kg
• 接口：1 x USB 3.0
• 电源：100–240 V ~1/N/PE，50–60 Hz
• 功耗：空闲 ~35 W | 运行 ~60 W | 最大 ~100 W
• 外形尺寸（长 x 宽 x 高）：220 x 220 x 260/365* mm（*含 Qeye Cover）
• 占用空间：300 x 300 mm
• 重量：16 kg
• 环境温度：18–28 °C
• 最大湿度：70% 非凝结
