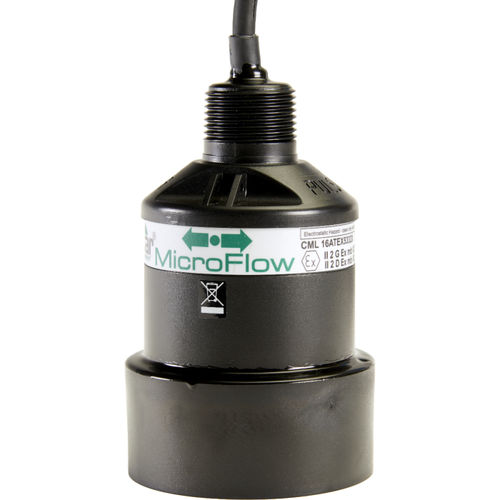

超声波流量传感器 MicroFlow

微波体积用于液体

MicroFlow 为开放式水渠提供非接触式速度测量解决方案。将 MicroFlow 用作简单的速度测量的独立设备，或将其与 dB 超声波传感器配对以形成完整的区域速度系统。 与安装主测量设备 (PMD) 相比，使用 MicroFlow 进行面积速度计算提供了一种经济高效的流量测量解决方案。此外，现场的水力学有时不允许在通道内进行限制，因此不适合安装 PMD，MicroFlow 提供了一个可行的解决方案。 <1.5 m宽通道的面积速度测量 对于宽度小于 1.5 m (4.9 ft) 的通道，MicroFlow 可以与 dBMACH3 流量传感器（或其他 dB 传感器）和 FlowCERT 控制器结合使用，以获得准确的面积速度读数。 大于 1.5 m宽的通道的面积速度 对于较大的通道，例如河流或宽度超过 1.5 m (4.9 ft) 的污水流通道，应使用多个 MicroFlow 来提供改进的测量，在更宽的流量剖面上取平均值，使用选定的 dB 传感器和用于区域速度流量系统的终端控制器，该系统可对通道中多个传感器的速度进行平均，确保在难以实现直线运行条件下的准确性。 软件和技术 MicroFlow 传感器使用 K 波段雷达技术，Pulsar Measurement 独特的分析软件从通道的整个宽度读取读数。如果使用了多个 MicroFlow，则会在控制单元中计算出平均读数。为了获得最准确和可靠的读数，最终用户应确保 MicroFlow 装置与水面成 45 度角安装。 K 波段雷达技术通过使用短脉冲微波工作，这些短脉冲由设备表面的封闭天线传输。当从移动表面反射时，信号会经历频率特性的变化。反射信号由板载微处理器通过天线捕获并分析以确定速度。 通过下面的下载选项卡阅读一些案例，了解如何在现场使用 MicroFlow 速度传感器。 特点 非接触式 具有成本效益 轻巧、紧凑且坚固的设计 安装成本最低 不中断调试 免维护
