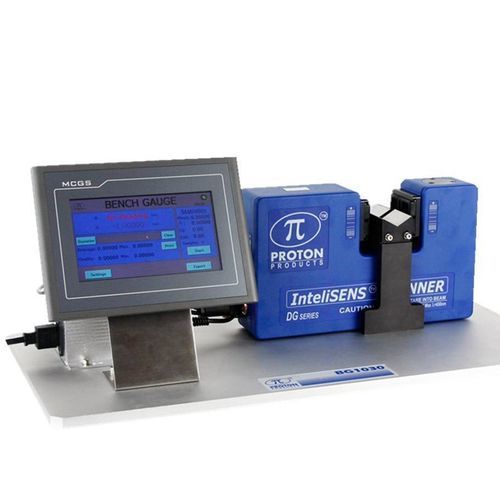

直径测量表 InteliSENS® BG

非接触式LED式CCD

非接触直径测量 源自成功的InteliSENS® DG系列扫描激光直径测量仪，InteliSENS® BG系列台式测量仪旨在用于入库检验、质量控制和实验室应用中的离线独立使用。 - Proton Products的InteliSENS® DG系列扫描激光直径测量仪与微型触摸屏PC和电源单元集成在铝制底板上。根据应用需求，还可以选择集成精密钢制V型槽或旋转卡盘以实现精确的样品固定。 - 非接触激光测量不会变形或标记测量对象。 - 提供27mm或57mm最大测量型号。 - 提供测量的统计分析。 - 可选配旋转卡盘或V型槽样品夹具。 - 使用极其简单。 - 适用于入库检验、质量控制和实验室应用中的离线独立使用。 介绍 InteliSENS® BG系列台式测量仪是游标卡尺和螺旋测微器的快速、易用和非接触替代品。触摸屏PC提供测量显示，具有自动最大/最小和椭圆度计算、统计分析和数据记录功能。记录的数据可以通过USB闪存驱动器从触摸屏PC中提取。 操作原理 Proton Products的InteliSENS® DG系列直径测量仪快速扫描激光束穿过被测物体。激光束通过接收透镜聚焦到光电二极管上，电信号由Proton设计的FPGA处理器进行数字处理。物体遮挡激光束的时间长度与物体直径成正比。 规格 - 型号: BG1030, BG1060 - 门尺寸: 30mm (1.18英寸), 60mm (2.36英寸) - 最小直径: 0.1mm (0.004英寸), 0.2mm (0.004英寸) - 最大直径: 27mm (1.063英寸), 57mm (2.244英寸) - 分辨率: 1 µm - 精度: BG1030为±(1µm + 0.008%物体直径), BG1060为±(1.5µm + 0.008%物体直径) - 测量速率: 高达600扫描/秒 - 工作温度: 5°C至45°C (41°F至113°F) - 相对湿度: 在38°C时高达90% - 电源: 85–264 VAC, 47–65 Hz, 最大24 W - 可选配旋转卡盘或V型槽样品夹具 - 用于显示、统计和数据记录的触摸屏PC
