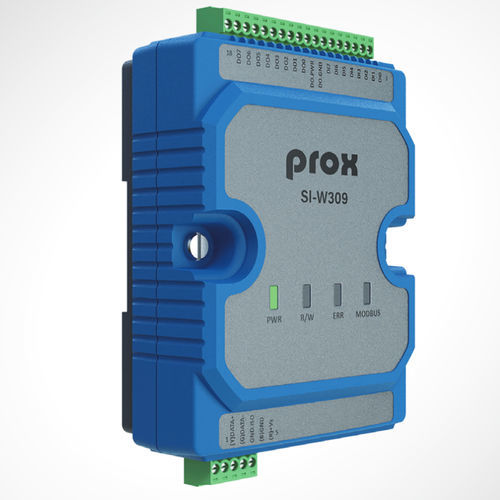

8 通道数字输入和 8 通道数字输出 I/O 模块
8 通道数字输入
8 通道数字输出
所有数字输入通道均可用作 32 位计数器
支持过压保护
支持标准工业通信协议
支持宽工作温度 -25°C~75°C
支持宽范围电压 DC 输入(9~50V)
系统
通信接口 RS-485
波特率 9600 bps~115,200 bps(最大值)
通信协议 Modbus / RTU
模块内隔离 3000V
安装导轨式或壁挂式
LED 指示灯 电源 LED,绿色
R/W LED,橙色
错误 LED,红色
Modbus LED,绿色
I2 C 接口 温度/湿度传感器模块
电源 9~50VDC 从接线端子输入
系统重量 200 克
尺寸(宽 x 高 x 深) 115 x 90 x 39 毫米
认证 FCC / CE
工作环境
工作温度 -25°C~75°C (-13°F~167°F)
(有气流的环境)
存储温度 -20°C~80°C (-4°F~176°F)
湿度 20%~90
I/O (数字输入/计数器)
引脚分配
通道 8
类型 湿接点,源
接通电压电平湿触点,+3.5~+50VDC
关断电压电平湿触点,+1VDC 最大输入阻抗 10KΩ,0.5VDC
输入阻抗 10KΩ,0.5W
计数器通道:8
最大计数计数32 位(0~4,294,967,285)
最大输入频率输入频率: 50Hz
最小脉冲宽度: 10ms
过压保护 70VDC
---
