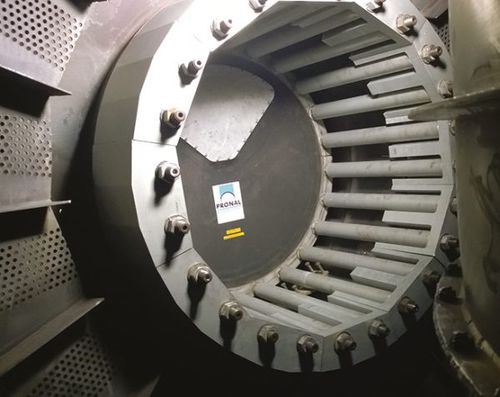

普朗纳设计了一个充气塞系统,用于对过热器干燥器装置(GSS)实施水压试验。该系统是两个解决方案的组合。
-一个充气塞子,塞住了VISM阀(OHP)一侧的出口。
-而在另一侧,一个安装在金属支架上的充气环形气缸...入GSS格栅的出口。这个解决方案可以完全拆卸。
这个可拆卸的系统是通过一个直径为400毫米的人孔安装的。测试压力达到25.5巴左右。测试由认证公司现场验证。
这种GSS液压测试的作用是证明GSS格栅的强度和密封性。这种Pronal充气塞子系统通过避免切割/焊接管道工程来减少停工时间,而这些管道工程也可能包括安装焊接盖。
优势
使用
-承重性和密封性的分离
-完全可拆卸的系统
-可根据GSS攻丝的配置进行调整
安全性
-充气密封件和塞子的紧固性
-高质量和耐受性
操作性
-安装方便、快捷
-没有切割/焊接操作,所以没有TIR辐射
-5名工人。装配需要3天/拆卸需要2天
-使用我们的测试台对设备进行翻新
详细资料
-材料。
oCylinder ring in NPVC
oSBR(苯乙烯-丁二烯橡胶)用于OHP2
-技术:在真空高压锅中进行热硫化
-尺寸。
oDia.1150毫米的圆筒
oDia.塞子的直径为920毫米
-形式:圆柱形
-充气:通过水
-最大充气压力。
充气密封件为38巴
塞子的压力为35巴
---
